YSD243-ED-HA-150SSS
YSD243-ED-HA-150SSS
□35mm 系列 直線步進電機(外部驅動式)

●  法蘭尺寸(□):35mm

●  步距角:1.8゜

●  電流 /相:1.2A

●  導程:0.635~9.7536mm

●  引出線:4、6線

●  機身長度:34mm~55mm

圖紙下載:
  • 產品詳情
  • 相關產品

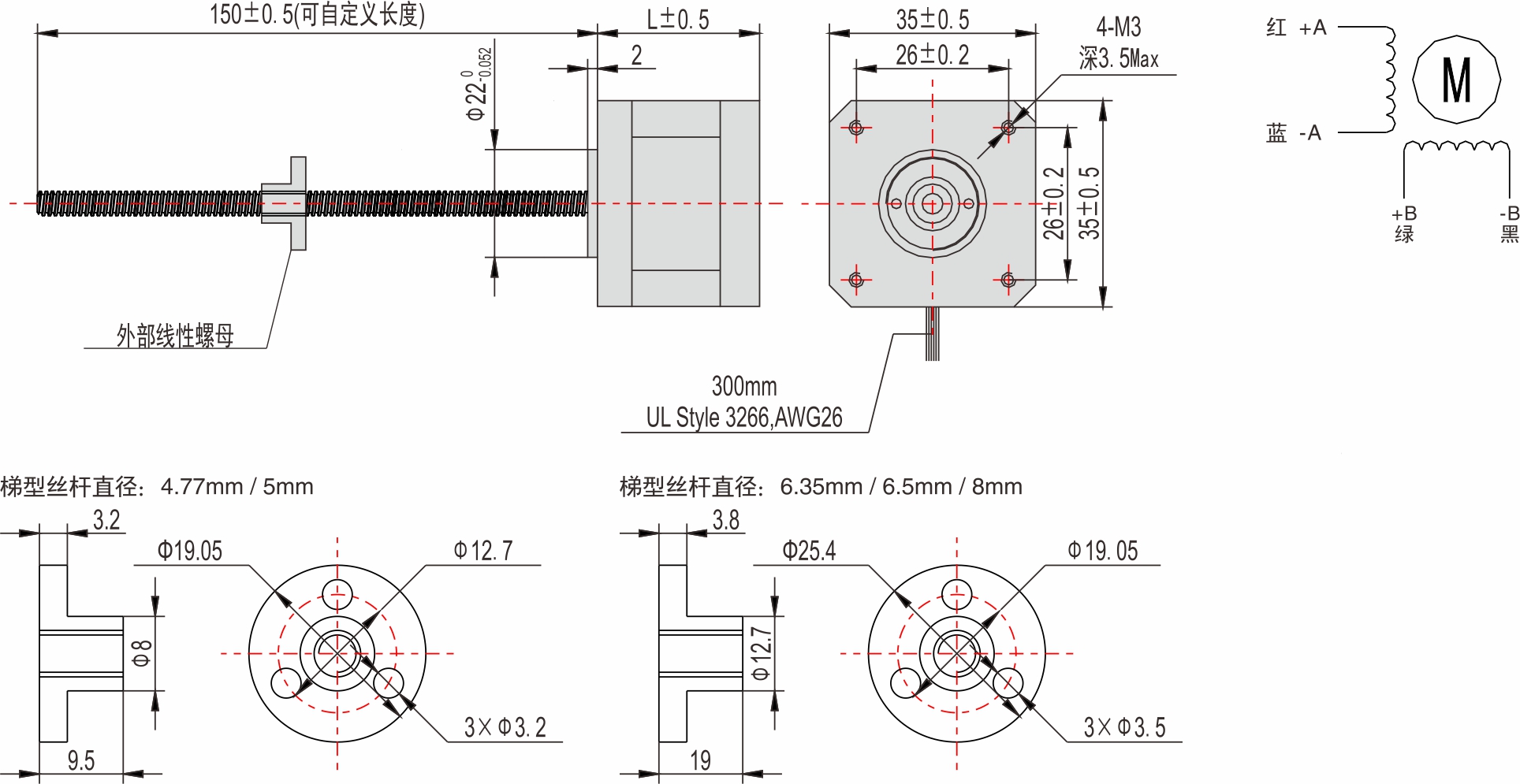

外形圖(單極線圈)


英士達機電 35mm外部驅動式直線步進電機

※ 我們可以根據您的需求制定步進電機的電氣參數,也可以增配斷電剎車、編碼器等;

※ 步進電機安裝時務必用電機前端蓋安裝止口定位,并注意公差配合,嚴格保證步進電機輸出軸與負載的同心度。

外形圖(雙極線圈)


英士達機電 35mm外部驅動式直線步進電機

※ 我們可以根據您的需求制定步進電機的電氣參數,也可以增配斷電剎車、編碼器等;

※ 步進電機安裝時務必用電機前端蓋安裝止口定位,并注意公差配合,嚴格保證步進電機輸出軸與負載的同心度。

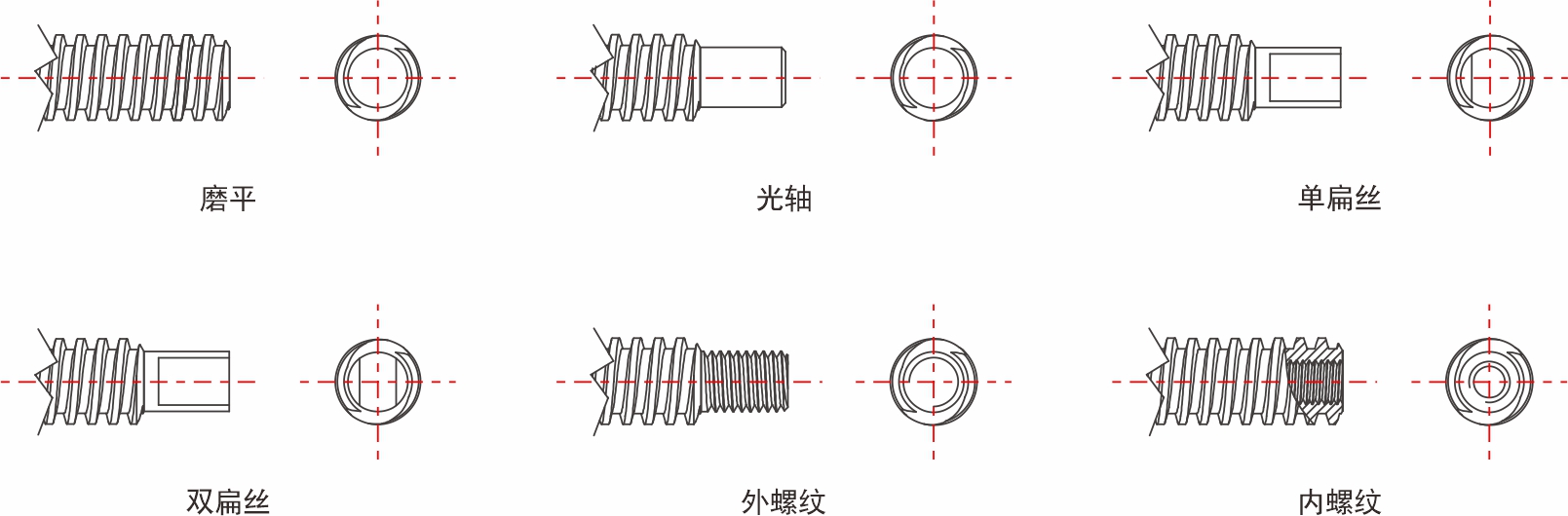

絲桿末端加工


絲桿末端加工圖

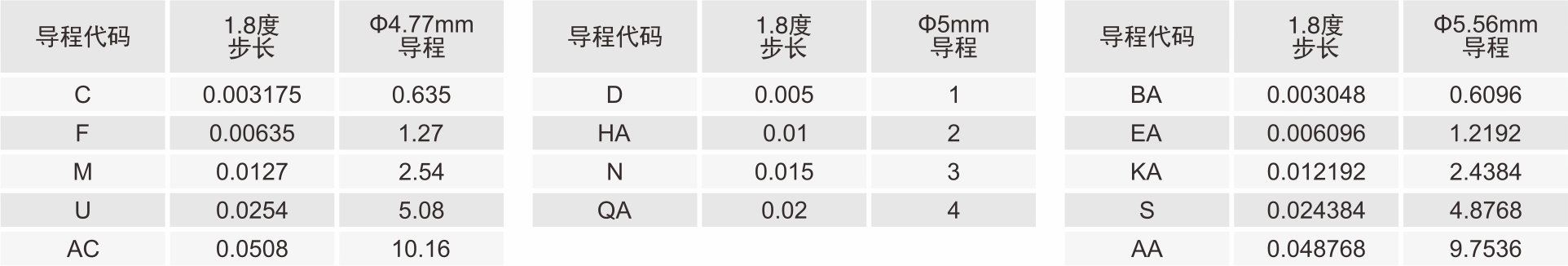

絲桿導程表


絲桿導程代碼表


技術參數(單極線圈)


步進電機

型號

驅動器

型號

電流

/相

電阻

/相

電感

/相

靜力矩

引出線

轉子慣量

重量

機身長度

單軸



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD223-ED6-

SEA2D34
SEA2D44

1.2

1.9

1.65

1.4

6

18


34

YSD225-ED6-

1.2

2.5

2.8

3

6

35


55

※ 其他特殊規格請與英士達機電或代理商洽談。


技術參數(雙極線圈)


步進電機

型號

驅動器

型號

電流

/相

電阻

/相

電感

/相

靜力矩

引出線

轉子慣量

重量

機身長度

單軸



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD223-ED4-

SEA2M24

1.2

2.3

2.2

2

4

18


34

YSD225-ED4-

1.2

3.3

2.8

4

4

35


55

※ 其他特殊規格請與英士達機電或代理商洽談。


選購配件


電機動力線:

型號

長度L(m)

導體(m㎡)

SEB-PC050-01E

1

0.5

SEB-PC050-02E

2

SEB-PC050-03E

3

SEB-PC050-04E

4

SEB-PC050-05E

5

SEB-PC050-07E

7

……

……

SEB-PC050-10E

10

※ 用于步進電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    步進電機與驅動器間的配線距離,請控制在10m以下。


電機剎車線:

型號

長度L(m)

導體(m㎡)

SEB-BC050-01E

1

0.5

SEB-BC050-02E

2

SEB-BC050-03E

3

SEB-BC050-04E

4

SEB-BC050-05E

5

SEB-BC050-07E

7

……

……

SEB-BC050-10E

10

※ 用于步進電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    步進電機與驅動器間的配線距離,請控制在10m以下。


電纜線注意事項


連接器注意事項


連接器注意事項-1


連接器注意事項-2

插拔連接器時,請務必握住連接器進行操作。

如果拉住電纜線進行操作,可能會導致接觸不良。


請勿彎曲連接器部分的電纜線,如果連接部或端子施加應力,可能會導致接觸不良或斷線。

請固定紅色兩處連接器部分,以防止連接器部晃動,導致端子損壞或接觸不良。

連接器注意事項-3


連接器注意事項-4

插入連接器時:

請握住連接器本體,筆直插入。

如果傾斜插入,可能導致端子損壞或接觸不良。


拔出連接器時:

請先解除連接器的卡扣,然后筆直拔出。

如果握住電纜線拔出,可能導致連接器損壞。


請使用適當?shù)拈L度進行配線,以免電纜線移動時也不會被拉扯。此外,請確保彎曲半徑R在電纜線直徑6被以上。


定制接口方式



英士達機電 42mm系列步進電機 定制接口方式



英士達機電 42mm系列步進電機 定制接口方式



英士達機電 56mm系列步進電機 定制接口方式

□42mm 系列

馬達端接口:Moles 89401-1160

引線端接口:Moles 87369-1100


□42mm 系列

馬達端接口:JST S6B-PH-K

引線端接口:JST PHR-6


□56mm 系列

馬達端接口:JST S6B-FH

引線端接口:JST PHR-6


英士達機電 56mm系列步進電機 定制接口方式



英士達機電 56mm系列步進電機 定制接口方式



英士達機電 60mm系列步進電機 定制接口方式

□56mm  □60mm 系列

馬達端接口:JST S11B-XH-A-1

引線端接口:JST XHP-11


□56mm 系列

馬達端接口:JST S6B-XH-A-1

引線端接口:JST XHP-6


□60mm 系列

馬達端接口:JST S7B-XH-A-1

引線端接口:JST XHP-7


技術參數


項目

技術參數

步距角

1.8゜

步距角精度

±5%(整步,空載)

電阻精度

±10%

電感精度

±20%

溫升

80℃ Max (額定電流,二相通電)

環境溫度

-20℃~+50℃

絕緣電阻

100MΩ  Min500VDC

耐壓

500V AC 一分鐘

徑向間隙

0.02Max (450g 負載)

軸向間隙

0.08Max (450g 負載)

徑向最大負載

28N (距法蘭面20mm)

軸向最大負載

10N


應用領域

木工雕刻機、激光雕刻機、打標機、貼標機、固晶機、焊線機、UV打印機、3D打印機、噴繪機、繪圖儀、繡花機、點膠機、灌膠機、焊錫機、BGA返修臺、貼合機、貼片機、熱壓機、背光源貼膜機、涂裝機、往復機、端子機、剝線機、繞線機、錫膏印刷機、PCB鉆孔機、V-CUT機、打靶機、FPC補強機、涂布機、疊片機、IC分選機、IC燒錄機、編帶機、醫療設備、非標設備、XYZ測量儀、連接器組裝機、SMT周邊設備等

  • SEA2M24 步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    24VDC~50VDC
    → 輸出電流:
    1.1A~2.2A
    → 驅動器電機尺寸:
    28mm~42mm
    → NEMA:
    11~17
    → 步進電機引出線:
    4、8線
  • SEA2M34 步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    24VDC~50VDC
    → 輸出電流:
    1.1A~3.2A
    → 驅動器電機尺寸:
    28mm~56mm
    → NEMA:
    11~23
    → 步進電機引出線:
    4、8線
  • SEA2D34 步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    12VDC~40VDC
    → 輸出電流:
    0.1A~3A
    → 驅動器電機尺寸:
    28mm~60mm
    → NEMA:
    11~24
    → 步進電機出線:
    6、8線
  • SEA2D44 步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    12VDC~40VDC
    → 輸出電流:
    0.1A~4A
    → 驅動器電機尺寸:
    28mm~60mm
    → NEMA:
    11~24
    → 步進電機引出線:
    6、8線
  • SEA2M24-R RS485總線步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    24VDC~50VDC
    → 輸出電流:
    1.1A~2.2A
    → 驅動器電機尺寸:
    28mm~42mm
    → NEMA:
    11~17
    → 步進電機引出線:
    4、8線
  • SEA2M44-R RS485總線步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    24VDC~50VDC
    → 輸出電流:
    1A~4.5A
    → 驅動器電機尺寸:
    28mm~60mm
    → NEMA:
    11~24
    → 步進電機引出線:
    4、8線
  • SEA2M44-E EtherCAT總線步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    24VDC~50VDC
    → 輸出電流:
    1A~4.5A
    → 驅動器電機尺寸:
    28mm~60mm
    → NEMA:
    11~24
    → 步進電機引出線:
    4、8線
