YSD288-HB4
YSD288-HB4
□85mm 系列 中空軸步進電機

●  法蘭尺寸(□):85mm

●  步距角:1.8゜

●  電流 /相:4A~6A

●  靜力距:34~120kg-cm

●  引出線:8線

●  機身長度:65mm~156mm

圖紙下載:
  • 產品詳情
  • 相關產品

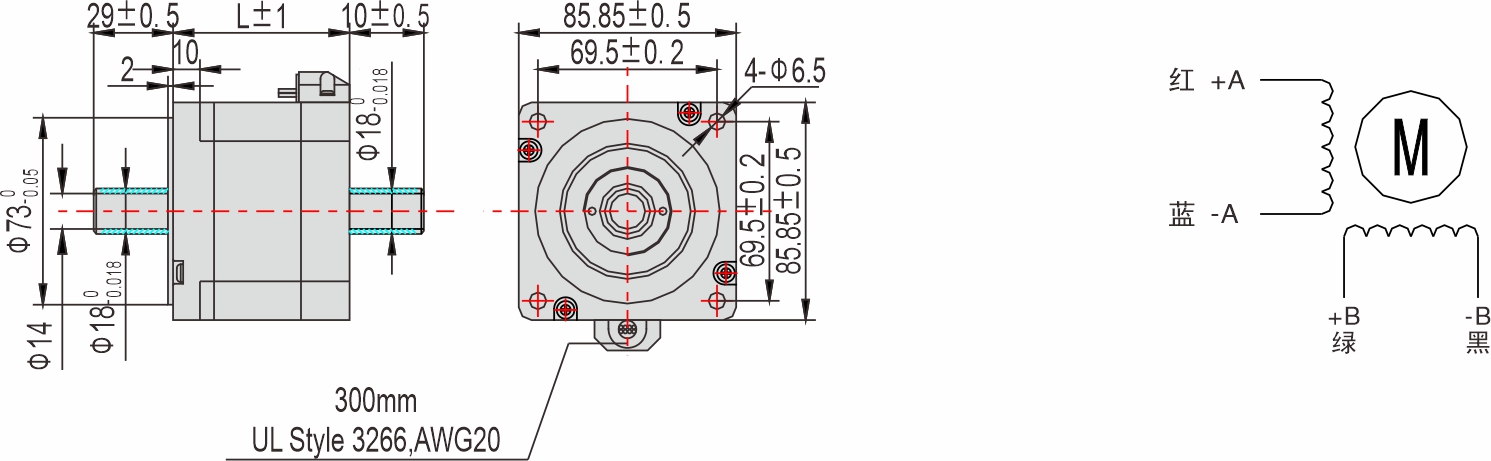

外形圖


英士達機電 85mm中空軸步進電機

※ 我們可以根據您的需求制定步進電機的電氣參數;

※ 步進電機安裝時務必用電機前端蓋安裝止口定位,并注意公差配合,嚴格保證步進電機輸出軸與負載的同心度。

85mm 系列


型號

外形尺寸

重量

L(mm)

YSD286-XXX

65

1.7

YSD288-XXX

80

2.3

YSD2812-XXX

118

3.8


技術參數


步進電機

型號

驅動器

型號

電流

/相

電阻

/相

電感

/相

靜力矩

引出線

轉子慣量

重量

機身長度

單軸



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD286-HB8

SEA2M68
SEA2M69M
SEA2M810M

4

1.4

3.9

34

8

1000

1.7

65

YSD288-HB8

4

0.75

3.4

45

8

1400

2.3

80

YSD2812-HB8

6

0.9

6

85

8

2700

3.8

118

※ 其他特殊規格請與英士達機電或代理商洽談。


矩頻曲線圖


※ 矩頻曲線圖是基于本公司測量條件的數據,條件發生變化時,矩頻曲線圖可能會發生變化。

※ 因驅動器條件的不同,步進電機可能會出現明顯發熱的情形,請?jiān)诓竭M(jìn)電機外殼溫度100℃以下時使用。

※ 請將驅動器的設定電流設置于步進電機額定電流以下。

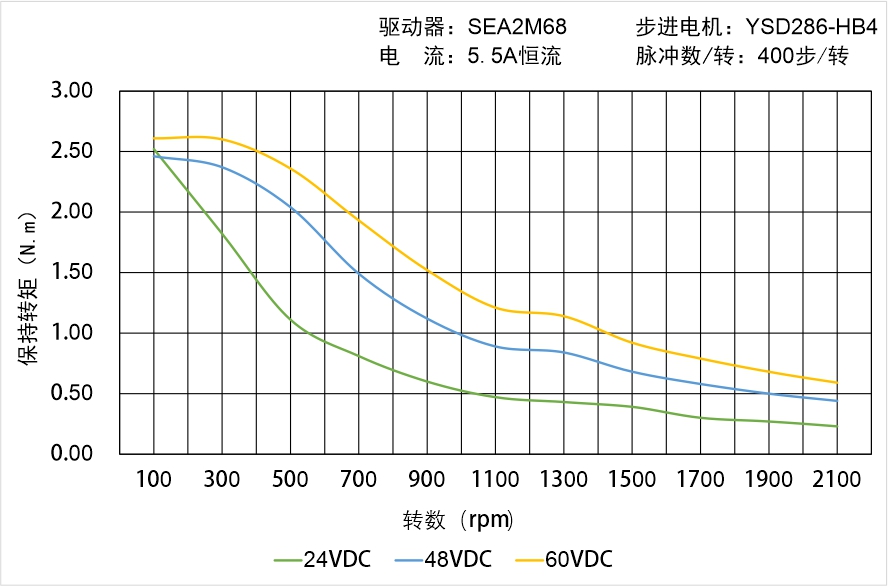

英士達機電 YSD286-HB4中空軸步進電機 矩頻曲線圖

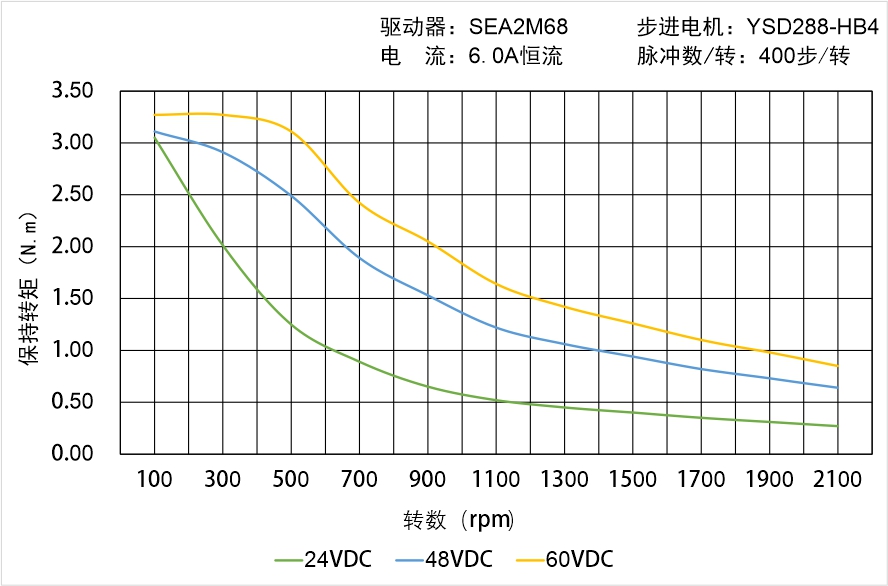

英士達機電 YSD288-HB4中空軸步進電機 矩頻曲線圖

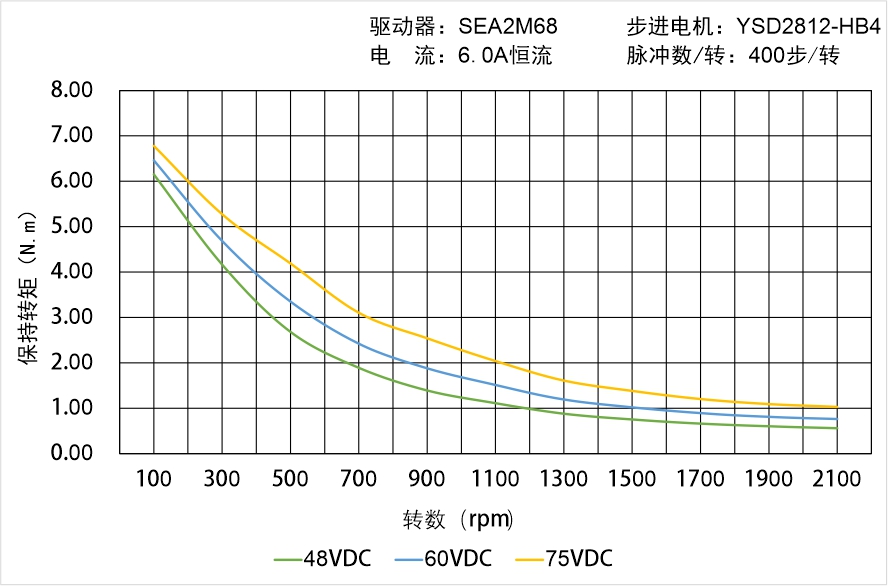

英士達機電 YSD2812-HB4中空軸步進電機 矩頻曲線圖




選購配件


電機動力線:

型號

長度L(m)

導體(m㎡)

SEB-PC050-01E

1

0.5

SEB-PC050-02E

2

SEB-PC050-03E

3

SEB-PC050-04E

4

SEB-PC050-05E

5

SEB-PC050-07E

7

……

……

SEB-PC050-10E

10

※ 用于步進電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    步進電機與驅動器間的配線距離,請控制在10m以下。


電纜線注意事項


電纜線注意事項


電纜線注意事項—1


電纜線注意事項—2

插拔連接器時,請務必握住連接器進行操作。

如果拉住電纜線進行操作,可能會導致接觸不良。


請勿彎曲連接器部分的電纜線,如果連接部或端子施加應力,可能會導致接觸不良或斷線。

請固定紅色兩處連接器部分,以防止連接器部晃動,導致端子損壞或接觸不良。

電纜線注意事項—3


電纜線注意事項—4

插入連接器時:

請握住連接器本體,筆直插入。

如果傾斜插入,可能導致端子損壞或接觸不良。


拔出連接器時:

請先解除連接器的卡扣,然后筆直拔出。

如果握住電纜線拔出,可能導致連接器損壞。


請使用適當?shù)拈L(zhǎng)度進行配線,以免電纜線移動時也不會被拉扯。此外,請確保彎曲半徑R在電纜線直徑6被以上。


技術參數


項目

技術參數

步距角

1.8゜

步距角精度

±5%(整步,空載)

電阻精度

±10%

電感精度

±20%

溫升

80℃ Max (額定電流,二相通電)

環境溫度

-20℃~+50℃

絕緣電阻

100MΩ  Min500VDC

耐壓

500V AC 一分鐘

徑向間隙

0.02Max (450g 負載)

軸向間隙

0.08Max (450g 負載)

徑向最大負載

220N (距法蘭面20mm)

軸向最大負載

60N


應用領域

木工雕刻機、激光雕刻機、打標機、貼標機、固晶機、焊線機、UV打印機、3D打印機、噴繪機、繪圖儀、繡花機、點膠機、灌膠機、焊錫機、BGA返修臺、貼合機、貼片機、熱壓機、背光源貼膜機、涂裝機、往復機、端子機、剝線機、繞線機、錫膏印刷機、PCB鉆孔機、V-CUT機、打靶機、FPC補強機、涂布機、疊片機、IC分選機、IC燒錄機、編帶機、醫療設備、非標設備、XYZ測量?jī)x、連接器組裝機、SMT周邊設備等

  • SEA2M68 步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    24VDC~80VDC
    → 輸出電流:
    2.8A~6.5A
    → 驅動器電機尺寸:
    85mm
    → NEMA:
    34
    → 步進電機引出線:
    4、8線
  • SEA2M69M 步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    16VAC~90VAC
    → 輸出電流:
    2.8A~6.5A
    → 驅動器電機尺寸:
    85mm
    → NEMA:
    34
    → 步進電機引出線:
    4、8線
  • SEA2D68 步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    24VDC~80VDC
    → 輸出電流:
    0.2A~6A
    → 驅動器電機尺寸:
    56mm~85mm
    → NEMA:
    23~34
    → 步進電機引出線:
    6、8線
  • SEA2M68-R RS485總線步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    24VDC~80VDC
    → 輸出電流:
    2.8A~6.5A
    → 驅動器電機尺寸:
    85mm
    → NEMA:
    34
    → 步進電機引出線:
    4、8線
  • SEA2M69M-R RS485總線步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    16VAC~90VAC
    → 輸出電流:
    2.8A~6.5A
    → 驅動器電機尺寸:
    85mm
    → NEMA:
    34
    → 步進電機引出線:
    4、8線
  • SEA2M68-E EtherCAT總線步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    24VDC~80VDC
    → 輸出電流:
    2.8A~6.5A
    → 驅動器電機尺寸:
    85mm
    → NEMA:
    34
    → 步進電機引出線:
    4、8線
  • SEA2M69M-E EtherCAT總線步進驅動器
    • 說明
    • 技術數據
    → 供電電壓:
    16VAC~90VAC
    → 輸出電流:
    2.8A~6.5A
    → 驅動器電機尺寸:
    85mm
    → NEMA:
    34
    → 步進電機引出線:
    4、8線
