SEB2M68-R RS485總線閉環步進驅動器

● 采用RS485 Modbus-RTU總線協議

● 驅動器電流：0.1A～6A

● 單電源輸入，電壓范圍: DC24～80V

● 信號原電壓范圍: DC3.3～28V

● 適配步進電機外徑：85mm

圖紙下載：

產品詳情
相關產品

特點

● 采用RS485 Modbus-RTU總線協議，最多可掛載64個驅動器

● 內置單軸控制器和驅動器功能，支持位置控制、速度控制和多段位置控制

● 設有16檔等角度恒力矩細分，最高分辨率52100步/轉

● 3路光電隔離可編程高速差分輸入接口，1路光電隔離輸出接口

● 采用獨特的4線控制電路，有效的降低了噪音，增加了轉動平穩性

● 最高反應頻率可達200KHz

● 步進脈沖停止超過100ms時，線圈電流自動減半，減小了步進電機過熱

● 雙極恒流斬波方式，使得相同的步進電機可以輸出更大的速度和功率

● 驅動器電流：0.1A～6A

● 單電源輸入，電壓范圍: DC24～80V（最佳輸入電壓 DC70V）

● 信號原電壓范圍: DC3.3～28V（任意輸入，無需外加限流電阻）

● 出錯保護：①供電電壓低 ②供電電壓高 ③相位開路 ④相位過流 ⑤編碼器故障

● 外形尺寸：117×75.7×40.6（mm），凈重量：0.27kg

概述

SEB2M68-R RS485 Modbus-RTU總線型閉環步進驅動器是在閉環步進驅動器基礎上增加了總線通訊及單軸控制器功能。

該總線閉環驅動器在功能上可以完全替代傳統脈沖方向控制的閉環驅動器，驅動器內置總線通訊功能，采用Modbus-RTU總線通訊，用戶可以同時控制32臺驅動器，同時，改總線閉環驅動器具有豐富的輸入/輸出接口，用于完成位置控制、速度控制、回原點等單軸運動控制功能，與傳統的閉環驅動器相比，這款總線閉環驅動器特別適合多臺數、遠距離、強干擾環境的場合應用，總線閉環驅動器輸入電壓DC24V～80V（最佳輸入電壓 DC70V），采用單電源供電，適配外徑85mm、相電流在6A以下二相混合式閉環步進電機。

總線閉環驅動器內部采用基于負載的電流控制技術，可有效延長閉環步進電機使用壽命與降低發熱，驅動器內置有位置到達信號和報警信號輸出，方便控制器進行監測和控制。

應用領域

木工雕刻機、激光雕刻機、打標機、貼標機、固晶機、焊線機、UV打印機、3D打印機、噴繪機、繪圖儀、繡花機、點膠機、灌膠機、焊錫機、BGA返修臺、貼合機、貼片機、熱壓機、背光源貼膜機、涂裝機、往復機、端子機、剝線機、繞線機、錫膏印刷機、PCB鉆孔機、V-CUT機、打靶機、FPC補強機、涂布機、疊片機、IC分選機、IC燒錄機、編帶機、醫療設備、非標設備、XYZ測量儀、連接器組裝機、SMT周邊設備等

通訊地址設定表

地址

OFF

地址

OFF

地址

OFF

地址

OFF

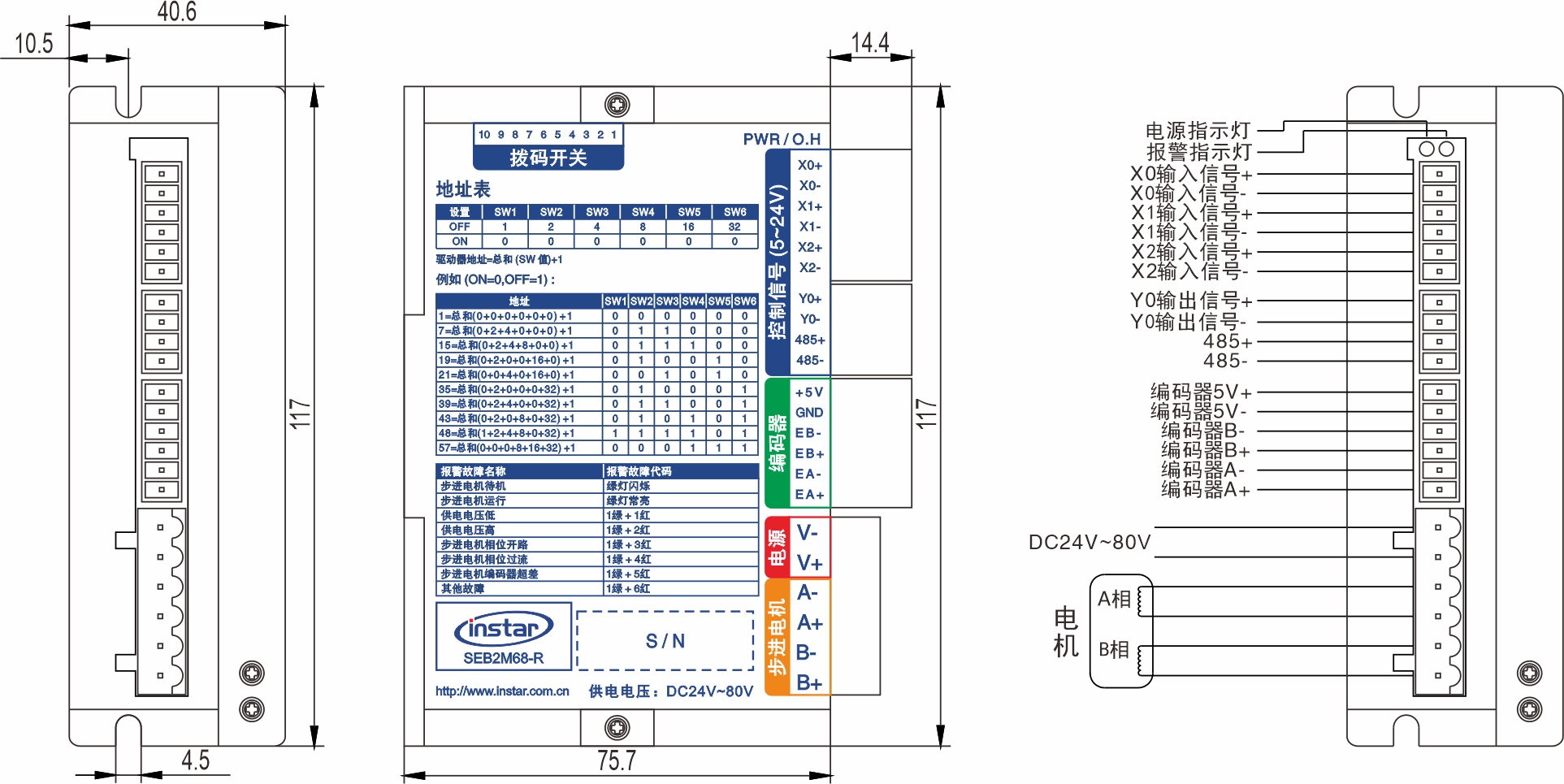

外形尺寸圖

SEB2M68-R RS485總線閉環步進驅動器

引腳功能說明

標記符號	功能	注釋
POWER	電源指示燈	通電時，指示燈閃爍。
O.H	故障指示燈	驅動器電流過高、相位開路、供電電壓高、電壓低、位置超差時紅色指示燈閃爍。
X0+	輸入信號光電隔離正端	輸入信號，輸入電壓范圍+3.8V～+28，最大電流10mA，用戶可以通過總線配置相應端口功能。
X0-	輸入信號光電隔離負端
X1+	輸入信號光電隔離正端
X1-	輸入信號光電隔離負端
X2+	輸入信號光電隔離正端
X2-	輸入信號光電隔離負端
Y0+	輸出信號光電隔離正端	輸出信號，輸出電壓范圍+3.3V～+28V，最大電流15mA，用戶可以通過總線配置相應端口功能。
Y0-	輸出信號光電隔離負端	輸出信號，輸出電壓范圍+3.3V～+28V，最大電流15mA，用戶可以通過總線配置相應端口功能。
485+	RS-485+	485總線數據正端
485-	RS-485-	485總線數據負端
+V	電源正極	DC24～80V ( 最佳輸入電壓DC70V )
-V	電源負極	DC24～80V ( 最佳輸入電壓DC70V )
+A、-A	步進電機接線	請參照各步進電機接線圖。
+B、-B	步進電機接線	請參照各步進電機接線圖。

報警功能

● 當 1 綠 1 紅閃爍時，表示閉環驅動器供電電壓低；解決方法：檢查閉環驅動器供電電壓是否過低；

● 當 1 綠 2 紅閃爍時，表示閉環驅動器供電電壓高；解決方法：檢查閉環驅動器供電電壓是否過高；

● 當 1 綠 3 紅閃爍時，表示閉環步進電機相位開路；解決方法：檢查閉環步進電機接線是否錯誤；

● 當 1 綠 4 紅閃爍時，表示閉環步進電機相位過流；解決方法：檢查閉環驅動器MOS管是否損壞或閉環步進電機是否損壞；

● 當 1 綠 5 紅閃爍時，表示閉環步進電機編碼器故障；解決方法：檢查閉環步進電機編碼器是否接線正確和是否損壞；

● 當 1 綠 6 紅閃爍時，表示閉環步進電機編碼器反饋位置超差；解決方法：檢查閉環步進電機是否丟步；

● 當 1 綠 7 紅閃爍時，表示閉環驅動器其他故障；解決方法：寄回廠家檢測；

以上報警功能啟動時，步進電機失去自鎖能力，若要回復正常工作，需要確認以上故障消除，然后重新上電，綠色電源指示燈常亮，驅動器回復正常。

▲ 注意：由于驅動器不具備電源正負極反接保護功能，因此上電前請再次確認電源正負極接線是否正確，否則電源正負極接反將導致燒壞驅動器中的保險管。

□85mm 系列閉環步進電機
- 說明
- 技術數據
Instar閉環步進電機采用冷扎硅鋼片和耐高溫永磁體材料設計，搭配1000r/p光電編碼器，轉數最高3000rpm，具有長期可靠性、定位精度高，且尺寸緊湊。

→ 尺寸：

85mm

→ NEMA：

34

→ 靜力矩：

42kg-cm～120kg-cm

→ 相電流：

5.6A

→ 編碼器：

1000r/p

→ 機身長度：

96mm～168mm
□85mm 系列帶剎車閉環步進電機
- 說明
- 技術數據
Instar帶剎車閉環步進電機，是在停電或緊急情況時切斷電源，其輸出軸和本體之間通過磁性副聯接，在輸出軸上提供穩定的制動扭矩?？梢灶A(yù)設并精確控制張力，張力穩定可靠，結構簡單，使用壽命長，安裝、調整方便。

→ 尺寸：

85mm

→ NEMA：

34

→ 靜力矩：

42kg-cm～120kg-cm

→ 相電流：

5.6A

→ 編碼器：

1000r/p

→ 機身長度：

137mm～209mm
□85mm 系列 T型絲桿直線閉環步進電機
- 說明
- 技術數據
Instar閉環直線步進電機需要在受限空間內獲得高推力和拉力的小型定位運動的應用場合的理想選擇，Instar提供不同尺寸的閉環直線步進電機，以覆蓋廣泛的自動化領域。

→ 尺寸：

85mm

→ NEMA：

34

→ 導程：

2.5mm～25.4mm

→ 相電流：

4.2A

→ 引出線：

4線

→ 機身長度：

96mm～116mm
□85mm 系列齒輪箱閉環步進電機
- 說明
- 技術數據
Instar閉環齒輪箱步進電機，具有高效率和緊湊尺寸特別適合用于自動化應用。

→ 尺寸：

85mm

→ NEMA：

34

→ 減速比：

3～20

→ 相電流：

5.6A

→ 引出線：

4線

→ 機身長度：

96mm～170mm
