SDA016-MF20-010
SDA016-MF20-010
SDA054-MH20-XXX 伺服驅動器

●  采用DSP（數字信號處理器）芯片，大大加快了數據的采集與處理速度

●  使用最新的功率器件IPM，使驅動器體積大為減小

●  監視功能允許顯示24個參數狀態

●  具有脈沖位置及模擬速度二種輸入控制方式

●  高速度、高精度：最高轉速可達3000轉/分，回轉定位精度1/10000轉

圖紙下載：
  • 產品詳情
  • 相關產品
特點

●  采用DSP（數字信號處理器）芯片，大大加快了數據的采集與處理速度

●  應用大規模門陣列電路，使產品具有很高的可靠性

●  使用最新的功率器件IPM，使驅動器體積大為減小

●  監視功能允許顯示24個參數狀態

●  具有脈沖位置及模擬速度二種輸入控制方式

●  外觀簡潔、結構緊湊


性能

●  寬速比、恒轉矩：調速比為1：5000

●  高速度、高精度：最高轉速可達3000轉/分，回轉定位精度1/10000轉

●  輸出功率：0.2～2.2KW


應用行業

●  數控機床：雕銑機、雕刻機、彈簧機、火花機、線切割、飛剪設備等

●  電子設備：卷繞機、剝線機、鋰電池生產設備、點膠機、陶瓷設備等

●  包裝設備：灌膠機、定長切割機、紙巾機械、紙尿褲設備等

●  紡織設備：橫機、襪機、圓邊機、繡花機、紡紗機、針織機等

●  印刷設備：絲印機、套印機、移印機等

●  激光設備：雕刻機、切割機、打標機等


技術參數


伺服驅動器型號

SDA06-MF20-□□□

SDA10-MG20-□□□

輸入電源

單相或三相

交流220V（-15%～+10%）50～60Hz

控制方式

采用數字化交流正弦波控制方式及應用最優PID算法完成PWM控制

反饋信號

增量式編碼器2500P/R帶UVW位置信號控制

位置輸出信號

可設置輸出脈沖倍率的電子齒輪輸出，外加Z相集電極開路輸出方式

保護功能

過流、短路、過載、主電路過壓/欠壓、制動異常、編碼器異常、超速、位置超差等

控制模式

位置控制、速度控制、試運行、JOG運行

再生制動電阻

內置（60W，40Ω）

特性

速度頻率響應

200HZ或更高

速度波動率

<0.03（負載0～100%）；<±0.02（電源-15～+10%）（數值對應額定速度）

調速比

1：5000

脈沖頻率

≤500kHz

控制輸入

①伺服開啟、②報警清除、③正轉驅動禁止、④反轉驅動禁止、⑤偏差計數器清零/速度選擇1 ⑥指令脈沖禁止/速度選擇2、⑦多功能輸入口1、⑧多功能輸入口2

控制輸出

伺服準備好、伺服報警、定位完成/速度到達

位置控制

輸入方式

指令脈沖+符號、正轉脈沖/反轉脈沖、二相正交指令脈沖

電子齒輪

1～32767/1～32767

反饋脈沖

10000脈沖/轉

速度控制

外部指令/4種內部速度

加減速控制

參數設置1~10000ms/1000r/min

監視功能

速度、當前位置、位置指令、位置偏差、電機轉矩、電機電流、直線速度、位置指令脈沖頻率 轉子絕對位置、輸入輸出端子信號、運行狀態等

操作

LED數碼管、按鍵

重量

2kg

使用環境

溫度

工作：0～50℃ 存儲：-20℃～65℃

濕度

小于90%（無結露）

海拔

≤1000米

振動

小于0.5G（4.9m/S2），10~60Hz（非連續運行）

※ 其他特殊規格請與英士達機電或代理商洽談。

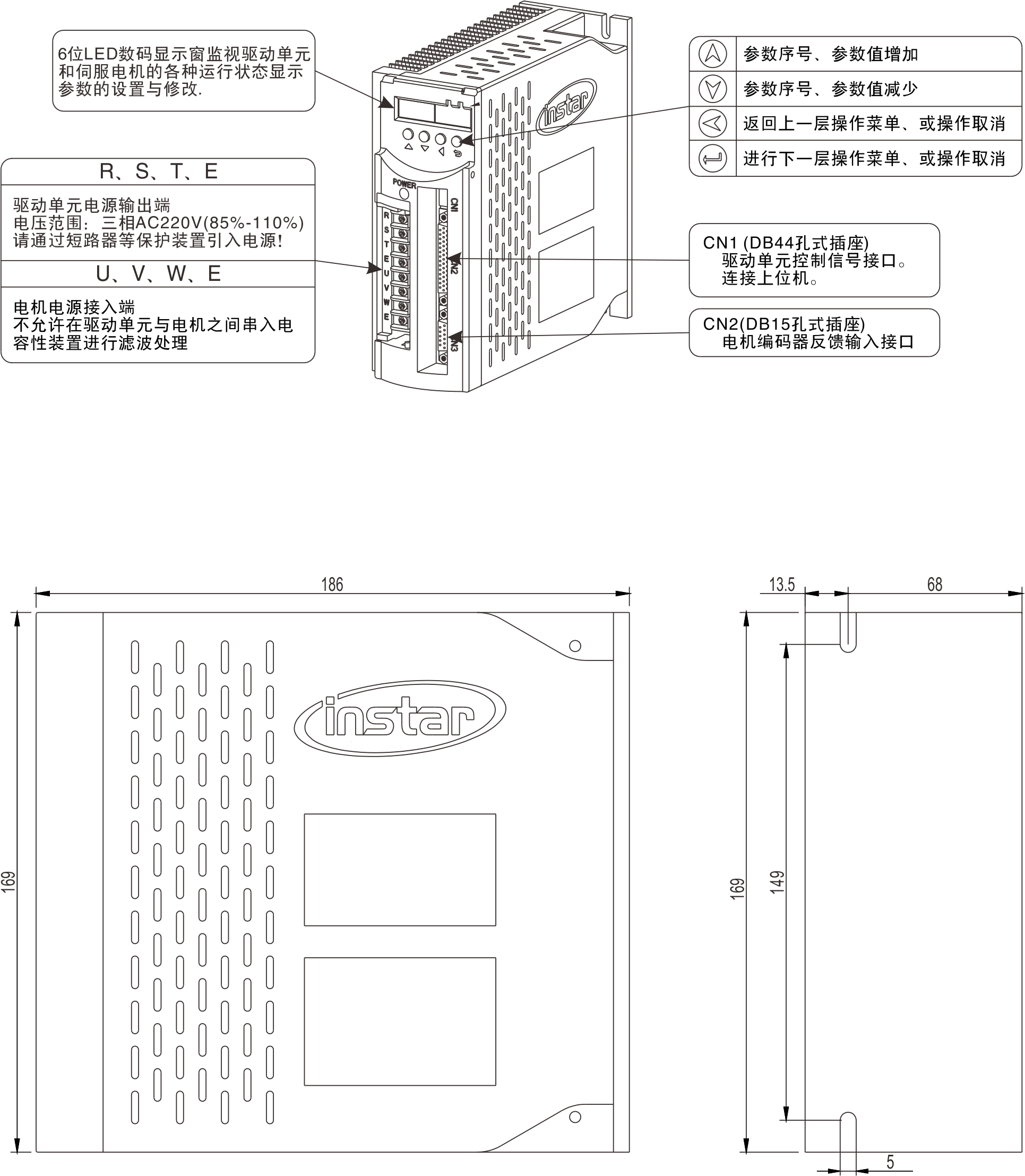

外形圖


交流伺服驅動器

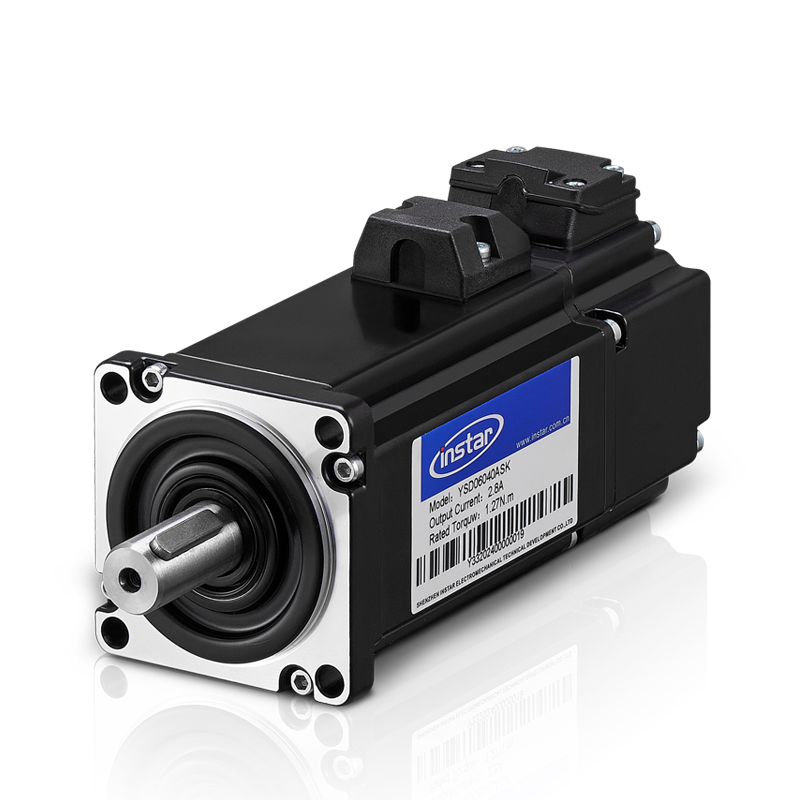

  • □60mm 系列 伺服電機
    • 說明
    • 技術數據
    → 供電電壓：
    單相 AC220V / 三相 AC380V
    → 尺寸：
    60mm
    → 極對數：
    4對極
    → 額定扭矩：
    0.64N.m、1.27N.m
    → 額定功率：
    200W、400W
    → 額定轉數：
    3000rpm
  • □80mm 系列 伺服電機
    • 說明
    • 技術數據
    → 供電電壓：
    單相 AC220V / 三相 AC380V
    → 尺寸：
    80mm
    → 極對數：
    4對極
    → 額定扭矩：
    1.27N.m、2.4N.m、4N.m
    → 額定功率：
    400W、750W、1KW
    → 額定轉數：
    2500rpm、3000rpm
  • □86mm 系列 伺服電機
    • 說明
    • 技術數據
    → 供電電壓：
    單相 AC220V / 三相 AC380V
    → 尺寸：
    86mm
    → 極對數：
    4對極
    → 額定扭矩：
    2.4N.m、4N.m
    → 額定功率：
    750W、1KW
    → 額定轉數：
    2500rpm、3000rpm
  • □60mm 系列 帶剎車伺服電機
    • 說明
    • 技術數據
    → 供電電壓：
    單相 AC220V / 三相 AC380V
    → 尺寸：
    60mm
    → 極對數：
    4對極
    → 額定扭矩：
    0.64N.m、1.27N.m、1.91N.m
    → 額定功率：
    200W、400W、600W
    → 額定轉數：
    3000rpm
  • □80mm 系列 帶剎車伺服電機
    • 說明
    • 技術數據
    → 供電電壓：
    單相 AC220V / 三相 AC380V
    → 尺寸：
    80mm
    → 極對數：
    4對極
    → 額定扭矩：
    1.27N.m、2.4N.m、4N.m
    → 額定功率：
    400W、750W、1KW
    → 額定轉數：
    2500rpm、3000rpm
  • □86mm 系列 帶剎車伺服電機
    • 說明
    • 技術數據
    → 供電電壓：
    單相 AC220V / 三相 AC380V
    → 尺寸：
    86mm
    → 極對數：
    4對極
    → 額定扭矩：
    2.4N.m、4N.m
    → 額定功率：
    750W、1KW
    → 額定轉數：
    2500rpm、3000rpm
  • □60mm 系列 伺服電機
    • 說明
    • 技術數據
    → 供電電壓：
    單相 AC220V / 三相 AC380V
    → 尺寸：
    60mm
    → 極對數：
    5對極
    → 額定扭矩：
    0.64N.m、1.27N.m
    → 額定功率：
    200W、400W
    → 額定轉數：
    3000rpm
  • □80mm 系列 伺服電機
    • 說明
    • 技術數據
    → 供電電壓：
    單相 AC220V / 三相 AC380V
    → 尺寸：
    80mm
    → 極對數：
    5對極
    → 額定扭矩：
    1.27N.m、2.4N.m、4N.m
    → 額定功率：
    400W、750W、1KW
    → 額定轉數：
    2500rpm、3000rpm
  • □86mm 系列 伺服電機
    • 說明
    • 技術數據
    → 供電電壓：
    單相 AC220V / 三相 AC380V
    → 尺寸：
    86mm
    → 極對數：
    5對極
    → 額定扭矩：
    2.4N.m、4N.m
    → 額定功率：
    750W、1KW
    → 額定轉數：
    2500rpm、3000rpm
  • □60mm 系列 帶剎車伺服電機
    • 說明
    • 技術數據
    → 供電電壓：
    單相 AC220V / 三相 AC380V
    → 尺寸：
    60mm
    → 極對數：
    5對極
    → 額定扭矩：
    0.64N.m、1.27N.m、1.91N.m
    → 額定功率：
    200W、400W、600W
    → 額定轉數：
    3000rpm
  • □80mm 系列 帶剎車伺服電機
    • 說明
    • 技術數據
    → 供電電壓：
    單相 AC220V / 三相 AC380V
    → 尺寸：
    80mm
    → 極對數：
    5對極
    → 額定扭矩：
    1.27N.m、2.4N.m、4N.m
    → 額定功率：
    400W、750W、1KW
    → 額定轉數：
    2500rpm、3000rpm
  • □86mm 系列 帶剎車伺服電機
    • 說明
    • 技術數據
    → 供電電壓：
    單相 AC220V / 三相 AC380V
    → 尺寸：
    86mm
    → 極對數：
    5對極
    → 額定扭矩：
    2.4N.m、4N.m
    → 額定功率：
    750W、1KW
    → 額定轉數：
    2500rpm、3000rpm
