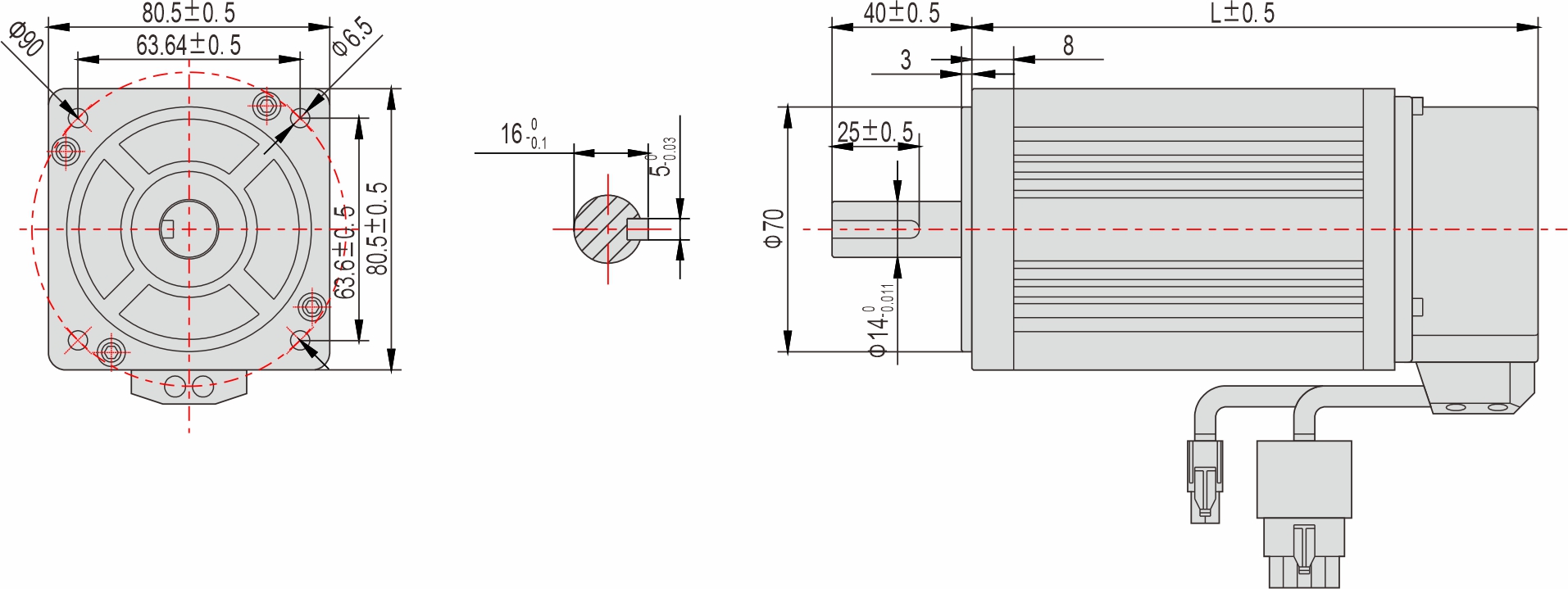

| 外形圖 |
※ 我們可以根據您的需求定制伺服電機的電氣參數，也可以增配行星減速機等；
※ 伺服電機安裝時務必用伺服電機前端蓋安裝止口定位，并注意公差配合，嚴格保證伺服電機輸出軸與負載的同心度。
| 80mm 系列 |
型號 | 外形尺寸 | 重量 | |||
L(mm) | |||||
YSD08040ASK | 124 | 1.79 | |||
YSD08075ASK | 151 | 2.85 | |||
YSD08100MSK | 191 | 4.2 |

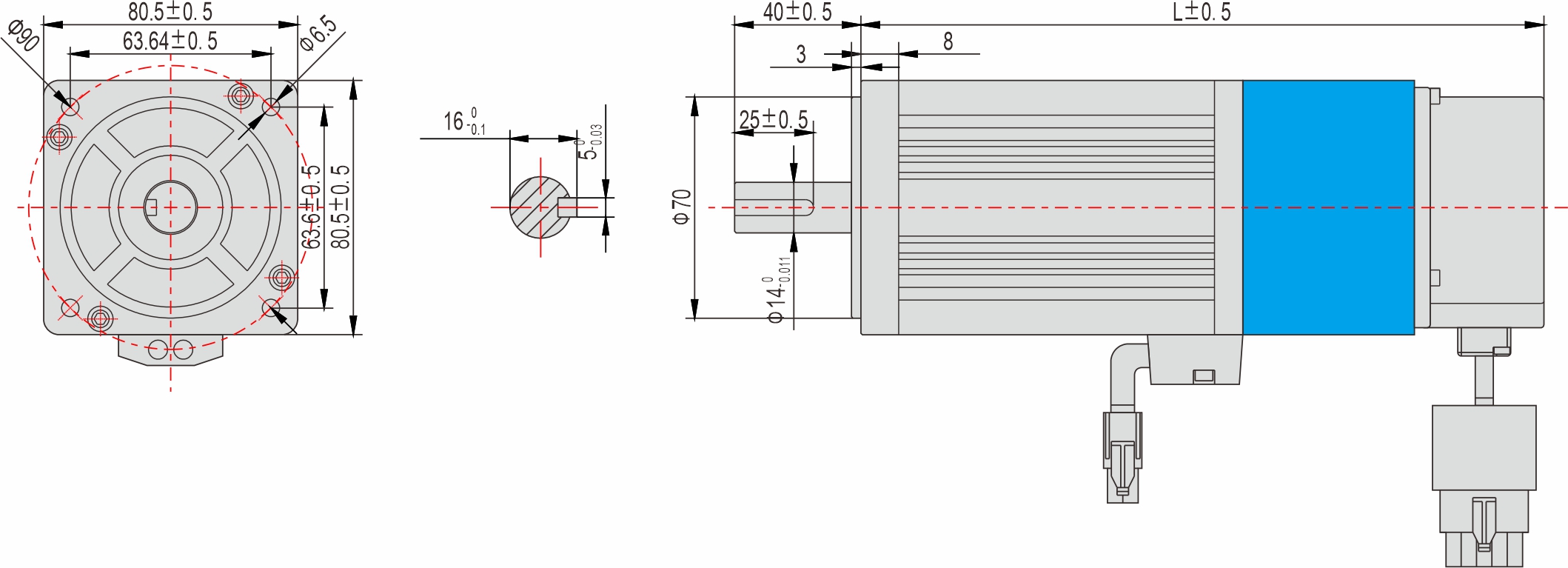

| 外形圖（帶斷電剎車） |
※ 部分為斷電剎車；
※ 我們可以根據您的需求定制伺服電機的電氣參數，也可以增配行星減速機等；
※ 伺服電機安裝時務必用伺服電機前端蓋安裝止口定位，并注意公差配合，嚴格保證伺服電機輸出軸與負載的同心度。
| 80mm 系列（帶斷電剎車） |
型號 | 外形尺寸 | 重量 | |||
L(mm) | |||||
YSD08040ASK-S | 178 | 2.59 | |||
YSD08075ASK-S | 205 | 3.65 | |||
YSD08100MSK-S | 245 | 5 |
| 技術參數 |
伺服電機型號 | YSD08040ASK | YSD08075ASK | YSD08100MSK | |||
伺服電機型號（帶斷電剎車） | YSD08040ASK-S | YSD08075ASK-S | YSD08100MSK-S | |||
伺服驅動器型號 | SDA055-MF20-040 | SDA055-MF20-075 | SDA055-MF20-100 | |||
法蘭規格(□) | □80 | □80 | □80 | |||
額定功率 | W | 400 | 750 | 1000 | ||
額定扭矩 | N.m | 1.27 | 2.39 | 4 | ||
kgf.cm | 12.96 | 24.39 | 40.82 | |||
最大扭矩 | N.m | 3.8 | 7.1 | 12 | ||
kgf.cm | 38.77 | 72.49 | 122.44 | |||
額定轉數 | r/min | 3000 | 3000 | 2500 | ||
轉子慣量 | kg.m2X10-4 | 1.05 | 1.82 | 2.97 | ||
轉矩常數 | N.m/A | 0.64 | 0.8 | 0.9 | ||
電壓常數 | V/krpm | 41 | 47 | 55 | ||
電阻 | Ω | 4.43 | 2.87 | 1.84 | ||
電感 | mH | 7.94 | 6.3 | 4.73 | ||
電器時間常數 | ms | 1.79 | 2.19 | 2.57 | ||
規格與特征 | 結構 | 全封閉，無通風 IP65（不包括軸部分和連接處） | ||||
環境溫度 | 工作溫度：0～40℃，存儲溫度：-20～80℃ | |||||
環境濕度 | 低于90%（無凝露） | |||||
空氣 | 避免陽光直射，避免腐蝕氣體、易燃?xì)怏w、油污或灰塵 | |||||
重量 | kg | 1.79 | 2.85 | 4.2 | ||
重量（帶斷電剎車） | kg | 2.59 | 3.65 | 5 | ||
※ 其他特殊規格請與英士達機電或代理商洽談。
| 選購配件 |
電機動力線：
型號 | 長度L（m） | 導體（m㎡） |
SDA-PC050-01E | 1 | 0.5 |
SDA-PC050-02E | 2 | |
SDA-PC050-03E | 3 | |
SDA-PC050-04E | 4 | |
SDA-PC050-05E | 5 | |
SDA-PC050-07E | 7 | |
…… | …… | |
SDA-PC050-10E | 10 |
※ 用于伺服電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。
伺服電機與驅動器間的配線距離，請控制在10m以下。
電機編碼器線：
型號 | 長度L（m） | 導體（m㎡） |
SDA-EC020-01E | 1 | 0.2 |
SDA-EC020-02E | 2 | |
SDA-EC020-03E | 3 | |
SDA-EC020-04E | 4 | |
SDA-ED020-05E | 5 | |
SDA-EC020-07E | 7 | |
…… | …… | |
SDA-EC020-10E | 10 |
※ 用于伺服電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。
伺服電機與驅動器間的配線距離，請控制在10m以下。
電機剎車線：
型號 | 長度L（m） | 導體（m㎡） |
SDA-BC050-01E | 1 | 0.5 |
SDA-BC050-02E | 2 | |
SDA-BC050-03E | 3 | |
SDA-BC050-04E | 4 | |
SDA-BC050-05E | 5 | |
SDA-BC050-07E | 7 | |
…… | …… | |
SDA-BC050-10E | 10 |
※ 用于伺服電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。
伺服電機與驅動器間的配線距離，請控制在10m以下。
| 電纜線注意事項 |
|
| |
插拔連接器時，請務必握住連接器進行操作。 如果拉住電纜線進行操作，可能會導致接觸不良。 | 請勿彎曲連接器部分的電纜線，如果連接部或端子施加應力，可能會導致接觸不良或斷線。 請固定紅色兩處連接器部分，以防止連接器部晃動，導致端子損壞或接觸不良。 | |
|
| |
插入連接器時： 請握住連接器本體，筆直插入。 如果傾斜插入，可能導致端子損壞或接觸不良。 拔出連接器時： 請先解除連接器的卡扣，然后筆直拔出。 如果握住電纜線拔出，可能導致連接器損壞。 | 請使用適當?shù)拈L度進行配線，以免電纜線移動時也不會被拉扯。此外，請確保彎曲半徑R在電纜線直徑6被以上。 |
