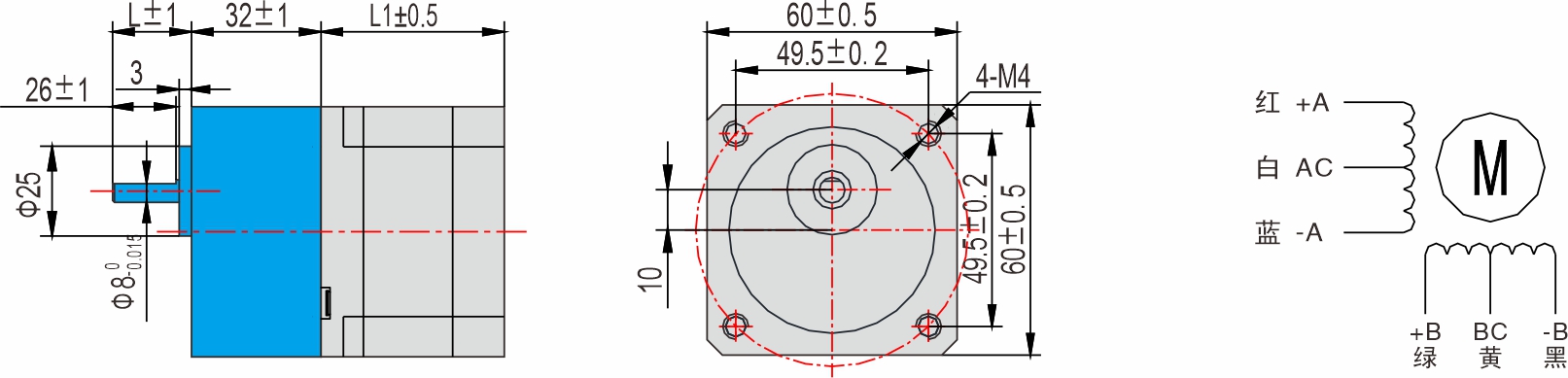

外形圖(單極線圈) |
※ 此外形圖為偏心齒輪箱步進電機, 部分為偏心齒輪箱;
※ 我們可以根據您的需求制定步進電機的電氣參數,也可以增配斷電剎車、編碼器等;
※ 步進電機安裝時務必用電機前端蓋安裝止口定位,并注意公差配合,嚴格保證步進電機輸出軸與負載的同心度。

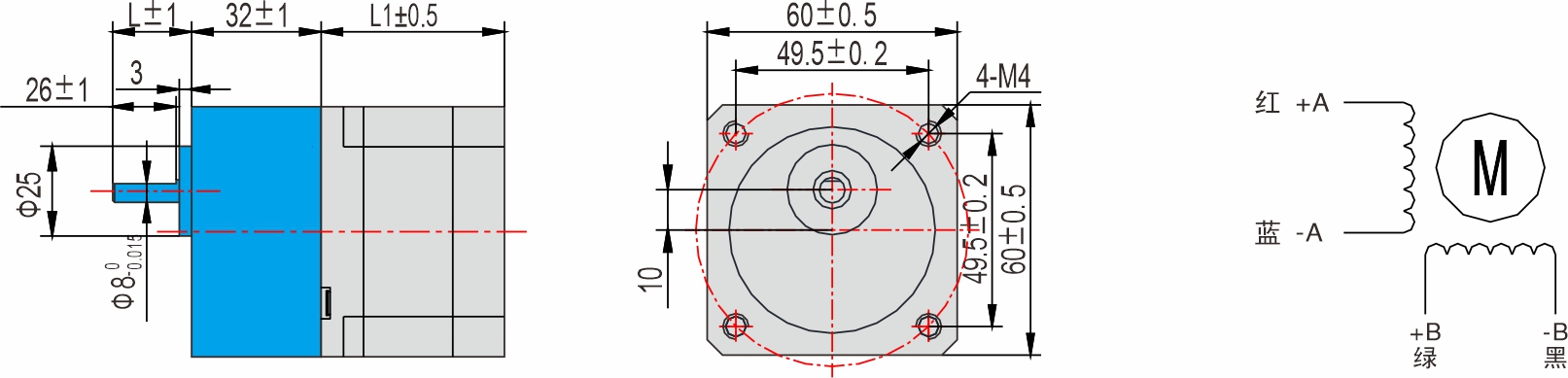

外形圖(雙極線圈) |
※ 此外形圖為偏心齒輪箱步進電機, 部分為偏心齒輪箱;
※ 我們可以根據您的需求制定步進電機的電氣參數,也可以增配斷電剎車、編碼器等;
※ 步進電機安裝時務必用電機前端蓋安裝止口定位,并注意公差配合,嚴格保證步進電機輸出軸與負載的同心度。
60mm 系列 |
型號 | 外形尺寸 | 重量 (含減速機) | |||
L1(mm) | |||||
YSD266-XXX | 56 | 0.98 | |||
YSD267-XXX | 64 | 1.25 | |||
YSD269-XXX | 90 | 1.8 |
齒輪箱技術參數 |
減速比 | 3 | 5 | 10 | 15 | 20 | 25 | 30 | 50 | ||
減速箱數級 | 1 | 2 | 3 | |||||||
(mm) | 32 | 42 | ||||||||
倍隙(゜) | ≦4 | ≦3.5 | ≦3 |
技術參數(單極線圈) |
步進電機 型號 | 驅動器 型號 | 電流 /相 | 電阻 /相 | 電感 /相 | 靜力矩 | 引出線 | 轉子慣量 | 重量 (含減速機) | 機身長度 | |
單軸 |
| A | Ω | mH | kg-cm |
| g-cm2 | Kg | L1(mm) | |
YSD265-DA6-GB□ | 3 | 0.8 | 1.2 | 11 | 6 | 350 | 0.98 | 56 | ||
YSD266-DA6-GB□ | 3 | 1 | 1.5 | 12 | 6 | 450 | 1.25 | 64 | ||
YSD269-DA6-GB□ | 3 | 1.4 | 3 | 26 | 6 | 780 | 1.8 | 90 |
※ 步進電機型號中的□為減速比的數值。
※ 其他特殊規格請與英士達機電或代理商洽談。
技術參數(雙極線圈) |
步進電機 型號 | 驅動器 型號 | 電流 /相 | 電阻 /相 | 電感 /相 | 靜力矩 | 引出線 | 轉子慣量 | 重量 (含減速機) | 機身長度 | |
單軸 |
| A | Ω | mH | kg-cm |
| g-cm2 | Kg | L1(mm) | |
YSD265-DA4-GB□ | 4.2 | 0.4 | 1.2 | 15 | 4 | 350 | 0.98 | 56 | ||
YSD266-DA4-GB□ | 4.2 | 0.5 | 1.2 | 18 | 4 | 450 | 1.25 | 64 | ||
YSD269-DA4-GB□ | 4.2 | 0.8 | 3 | 28 | 4 | 780 | 1.8 | 90 |
※ 步進電機型號中的□為減速比的數值。
※ 其他特殊規格請與英士達機電或代理商洽談。
定制接口方式 |
□42mm 系列 馬達端接口:Moles 89401-1160 引線端接口:Moles 87369-1100 | □42mm 系列 馬達端接口:JST S6B-PH-K 引線端接口:JST PHR-6 | □56mm 系列 馬達端接口:JST S6B-FH 引線端接口:JST PHR-6 | ||
□56mm □60mm 系列 馬達端接口:JST S11B-XH-A-1 引線端接口:JST XHP-11 | □56mm 系列 馬達端接口:JST S6B-XH-A-1 引線端接口:JST XHP-6 | □60mm 系列 馬達端接口:JST S7B-XH-A-1 引線端接口:JST XHP-7 |
技術參數 |
項目 | 技術參數 |
步距角 | 1.8゜ |
步距角精度 | ±5%(整步,空載) |
電阻精度 | ±10% |
電感精度 | ±20% |
溫升 | 80℃ Max (額定電流,二相通電) |
環境溫度 | -20℃~+50℃ |
絕緣電阻 | 100MΩ Min500VDC |
耐壓 | 500V AC 一分鐘 |
徑向間隙 | 0.02Max (450g 負載) |
軸向間隙 | 0.08Max (450g 負載) |
徑向最大負載 | 75N (距法蘭面20mm) |
軸向最大負載 | 15N |
應用領域 |
木工雕刻機、激光雕刻機、打標機、貼標機、固晶機、焊線機、UV打印機、3D打印機、噴繪機、繪圖儀、繡花機、點膠機、灌膠機、焊錫機、BGA返修臺、貼合機、貼片機、熱壓機、背光源貼膜機、涂裝機、往復機、端子機、剝線機、繞線機、錫膏印刷機、PCB鉆孔機、V-CUT機、打靶機、FPC補強機、涂布機、疊片機、IC分選機、IC燒錄機、編帶機、醫療設備、非標設備、XYZ測量儀、連接器組裝機、SMT周邊設備等
