YSD256-HB4
YSD256-HB4
□56mm 系列 中空軸步進電機

●  法蘭尺寸(□):56mm

●  步距角:1.8゜

●  電流 /相:2A~4.2A

●  靜力距:3.9~22kg-cm

●  引出線:4、6線

●  機身長度:41mm~80mm

圖紙下載:
  • 產品詳情
  • 相關產品

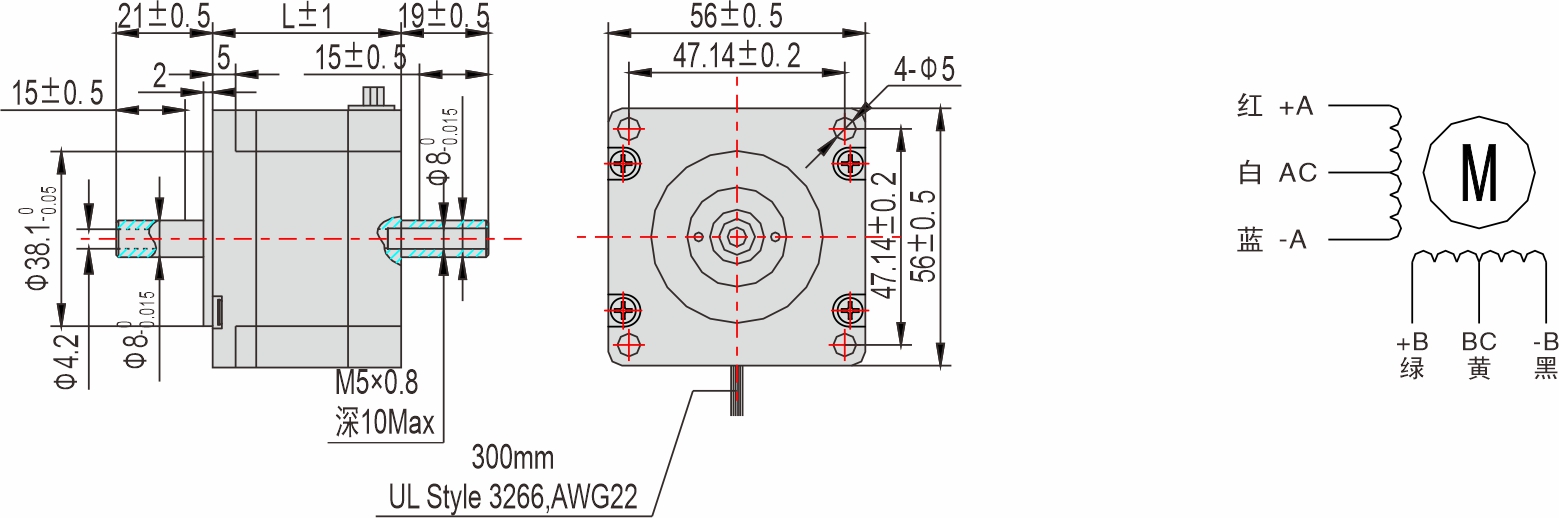

外形圖(單極線圈)


英士達機電 56mm中空軸步進電機

※ 我們可以根據您的需求制定步進電機的電氣參數;

※ 步進電機安裝時務必用電機前端蓋安裝止口定位,并注意公差配合,嚴格保證步進電機輸出軸與負載的同心度。

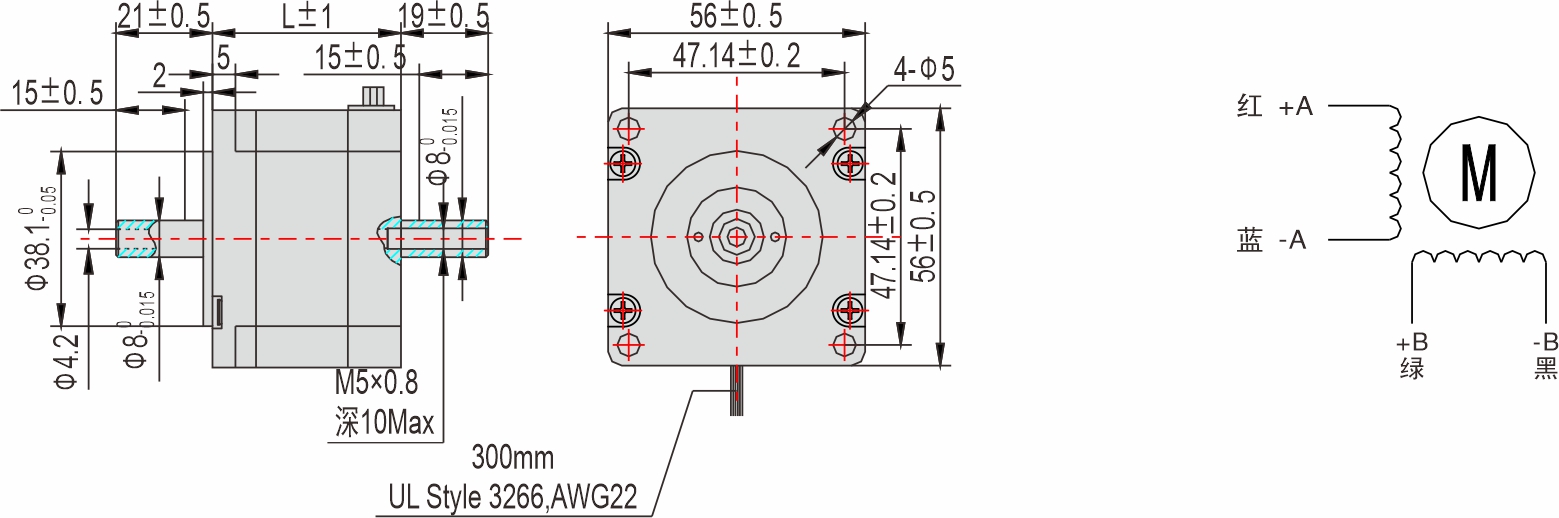

外形圖(雙極線圈)


英士達機電 56mm中空軸步進電機

※ 我們可以根據您的需求制定步進電機的電氣參數;

※ 步進電機安裝時務必用電機前端蓋安裝止口定位,并注意公差配合,嚴格保證步進電機輸出軸與負載的同心度。

56mm 系列


型號

外形尺寸

重量

L(mm)

YSD254-XXX

41

0.45

YSD255-XXX

51

0.65

YSD256-XXX

56

0.7

YSD258-XXX

76

1


技術參數(單極線圈)


步進電機

型號

驅動器

型號

電流

/相

電阻

/相

電感

/相

靜力矩

引出線

轉子慣量

重量

機身長度

單軸



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD254-HB6

SEA2D34
SEA2D44

2

1.4

1.4

3.9

6

120

0.45

41

YSD255-HB6

3

0.74

0.9

7.2

6

275

0.65

51

YSD256-HB6

3

0.75

1.1

9

6

300

0.7

56

YSD258-HB6

3

1

1.6

13.5

6

480

1

76

※ 其他特殊規格請與英士達機電或代理商洽談。


技術參數(雙極線圈)


步進電機

型號

驅動器

型號

電流

/相

電阻

/相

電感

/相

靜力矩

引出線

轉子慣量

重量

機身長度

單軸



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD254-HB4

SEA2M44
SEA2M46M

3

0.55

12

5.5

4

150

0.45

41

YSD255-HB4

3

0.7

2

9

4

190

0.65

51

YSD256-HB4

4.2

0.4

1.2

11

4

280

7

56

YSD258-HB4

4.2

0.6

1.8

18

4

440

1

76

※ 其他特殊規格請與英士達機電或代理商洽談。


矩頻曲線圖(單極線圈)


※ 矩頻曲線圖是基于本公司測量條件的數據,條件發生變化時,矩頻曲線圖可能會發生變化。

※ 因驅動器條件的不同,步進電機可能會出現明顯發熱的情形,請在步進電機外殼溫度100℃以下時使用。

※ 請將驅動器的設定電流設置于步進電機額定電流以下。

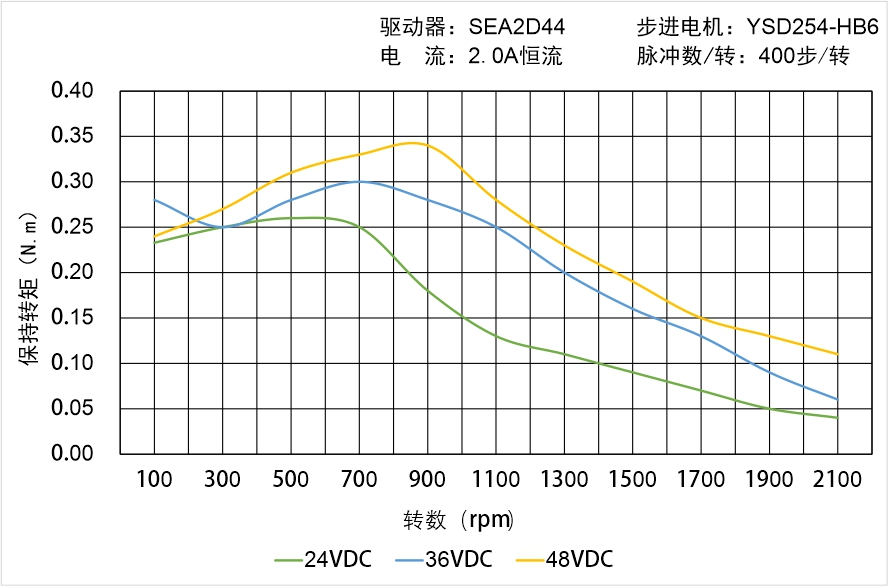

英士達機電 YSD254-HB6中空軸步進電機矩頻曲線圖

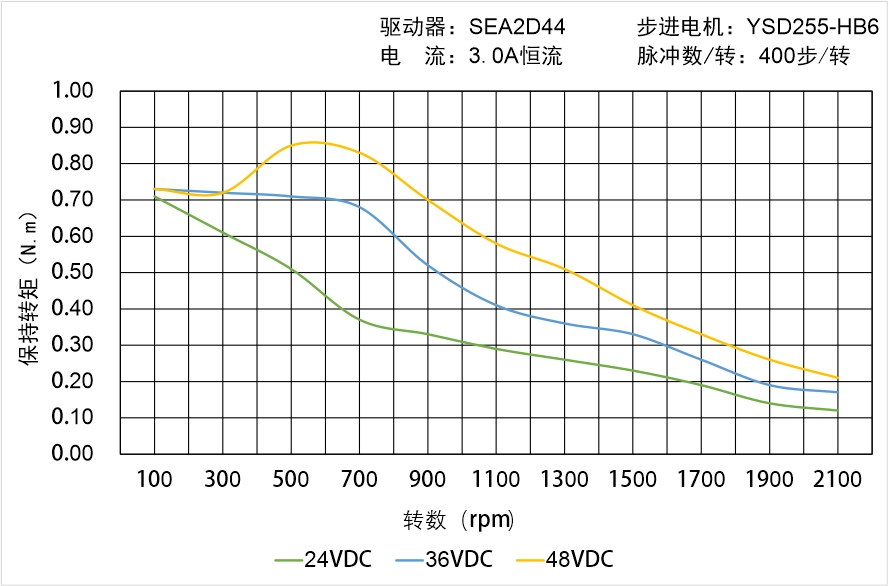

英士達機電 YSD255-HB6中空軸步進電機矩頻曲線圖

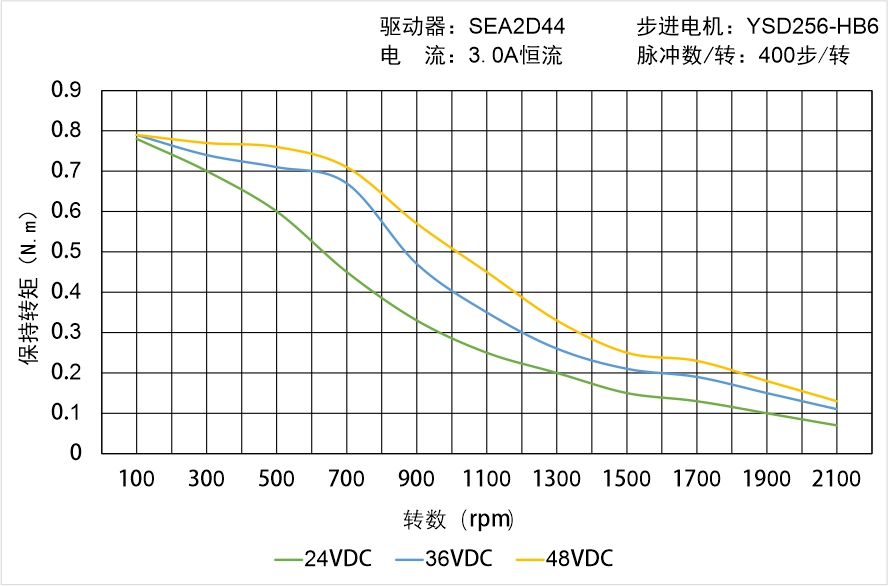

英士達機電 YSD256-HB6中空軸步進電機矩頻曲線圖

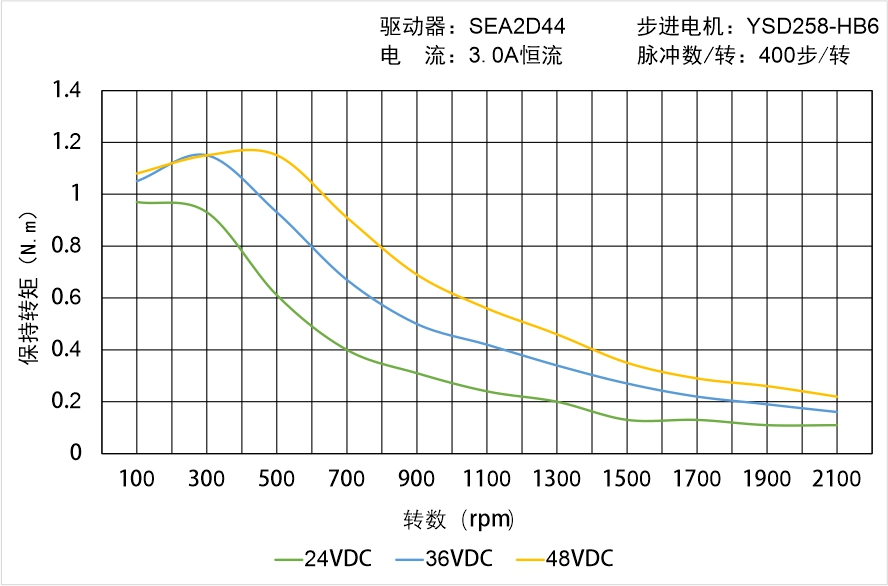

英士達機電 YSD258-HB6中空軸步進電機矩頻曲線圖


矩頻曲線圖(雙極線圈)


※ 矩頻曲線圖是基于本公司測量條件的數據,條件發生變化時,矩頻曲線圖可能會發生變化。

※ 因驅動器條件的不同,步進電機可能會出現明顯發熱的情形,請在步進電機外殼溫度100℃以下時使用。

※ 請將驅動器的設定電流設置于步進電機額定電流以下。

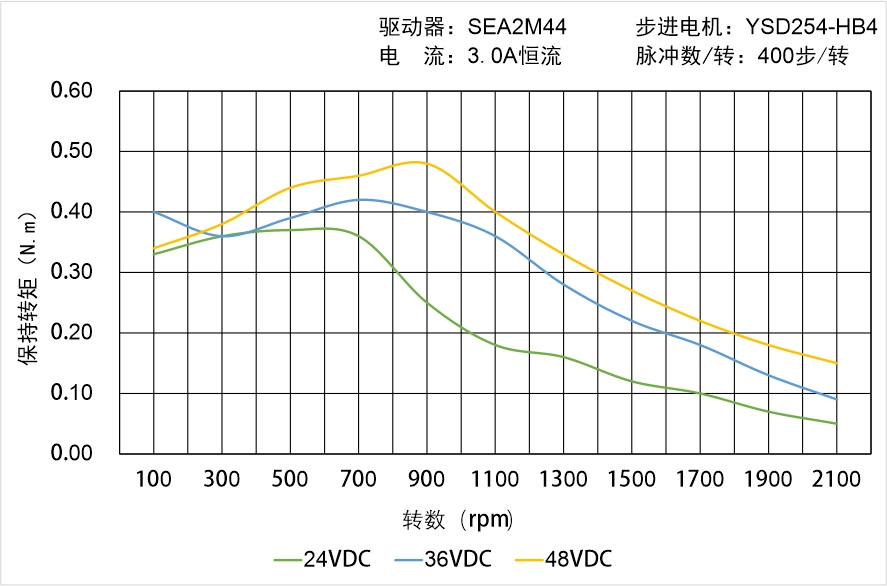

英士達機電 YSD254-HB4中空軸步進電機矩頻曲線圖

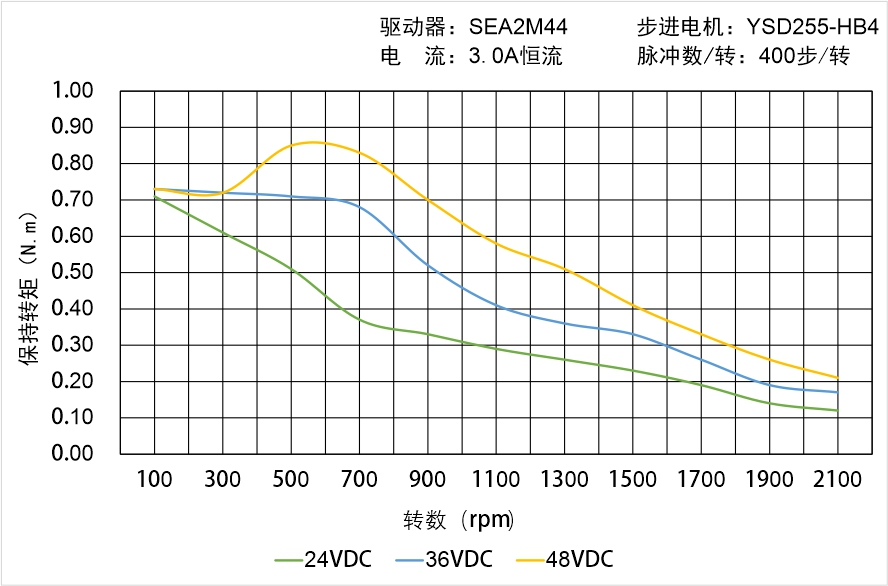

英士達機電 YSD255-HB4中空軸步進電機矩頻曲線圖

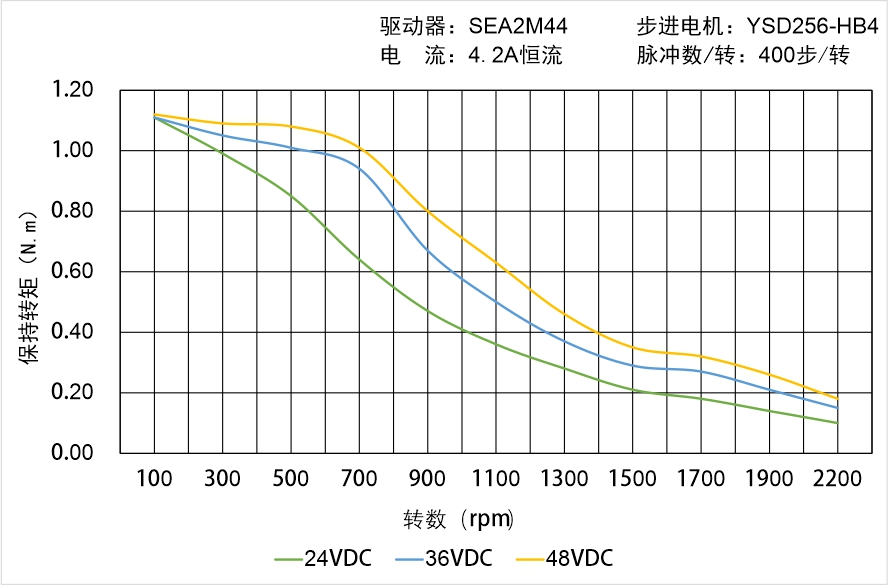

英士達機電 YSD256-HB4中空軸步進電機矩頻曲線圖

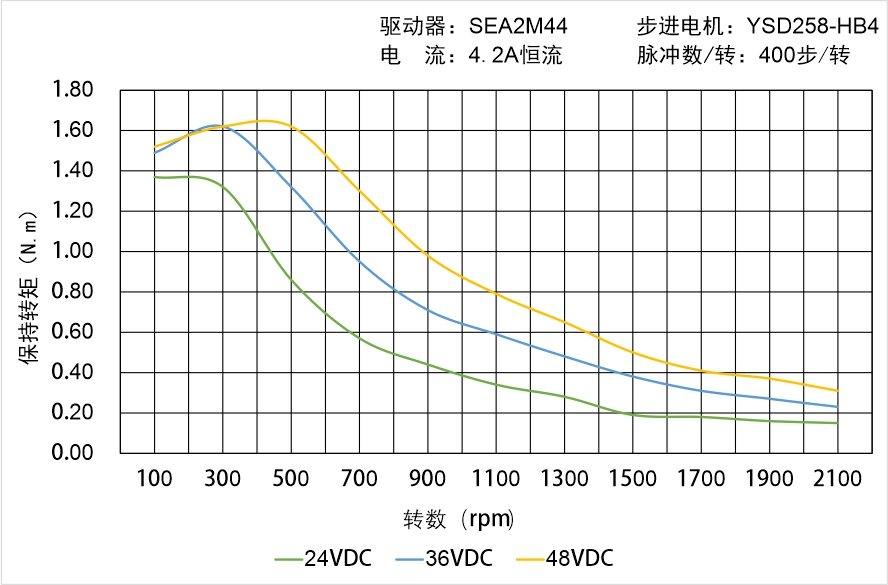

英士達機電 YSD258-HB4中空軸步進電機矩頻曲線圖


選購配件


電機動力線:

型號

長度L(m)

導體(m㎡)

SEB-PC050-01E

1

0.5

SEB-PC050-02E

2

SEB-PC050-03E

3

SEB-PC050-04E

4

SEB-PC050-05E

5

SEB-PC050-07E

7

……

……

SEB-PC050-10E

10

※ 用于步進電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    步進電機與驅動器間的配線距離,請控制在10m以下。


電纜線注意事項


電纜線注意事項


電纜線注意事項—1


電纜線注意事項—2

插拔連接器時,請務必握住連接器進行操作。

如果拉住電纜線進行操作,可能會導致接觸不良。


請勿彎曲連接器部分的電纜線,如果連接部或端子施加應力,可能會導致接觸不良或斷線。

請固定紅色兩處連接器部分,以防止連接器部晃動,導致端子損壞或接觸不良。

電纜線注意事項—3


電纜線注意事項—4

插入連接器時:

請握住連接器本體,筆直插入。

如果傾斜插入,可能導致端子損壞或接觸不良。


拔出連接器時:

請先解除連接器的卡扣,然后筆直拔出。

如果握住電纜線拔出,可能導致連接器損壞。


請使用適當的長度進行配線,以免電纜線移動時也不會被拉扯。此外,請確保彎曲半徑R在電纜線直徑6被以上。


定制接口方式



英士達機電 42mm系列步進電機 定制接口方式



英士達機電 42mm系列步進電機 定制接口方式



英士達機電 56mm系列步進電機 定制接口方式

□42mm 系列

馬達端接口:Moles 89401-1160

引線端接口:Moles 87369-1100


□42mm 系列

馬達端接口:JST S6B-PH-K

引線端接口:JST PHR-6


□56mm 系列

馬達端接口:JST S6B-FH

引線端接口:JST PHR-6


英士達機電 56mm系列步進電機 定制接口方式



英士達機電 56mm系列步進電機 定制接口方式



英士達機電 60mm系列步進電機 定制接口方式

□56mm  □60mm 系列

馬達端接口:JST S11B-XH-A-1

引線端接口:JST XHP-11


□56mm 系列

馬達端接口:JST S6B-XH-A-1

引線端接口:JST XHP-6


□60mm 系列

馬達端接口:JST S7B-XH-A-1

引線端接口:JST XHP-7


技術參數


項目

技術參數

步距角

1.8゜

步距角精度

±5%(整步,空載)

電阻精度

±10%

電感精度

±20%

溫升

80℃ Max (額定電流,二相通電)

環境溫度

-20℃~+50℃

絕緣電阻

100MΩ  Min500VDC

耐壓

500V AC 一分鐘

徑向間隙

0.02Max (450g 負載)

軸向間隙

0.08Max (450g 負載)

徑向最大負載

75N (距法蘭面20mm)

軸向最大負載

15N


應用領域

木工雕刻機、激光雕刻機、打標機、貼標機、固晶機、焊線機、UV打印機、3D打印機、噴繪機、繪圖儀、繡花機、點膠機、灌膠機、焊錫機、BGA返修臺、貼合機、貼片機、熱壓機、背光源貼膜機、涂裝機、往復機、端子機、剝線機、繞線機、錫膏印刷機、PCB鉆孔機、V-CUT機、打靶機、FPC補強機、涂布機、疊片機、IC分選機、IC燒錄機、編帶機、醫療設備、非標設備、XYZ測量儀、連接器組裝機、SMT周邊設備等
