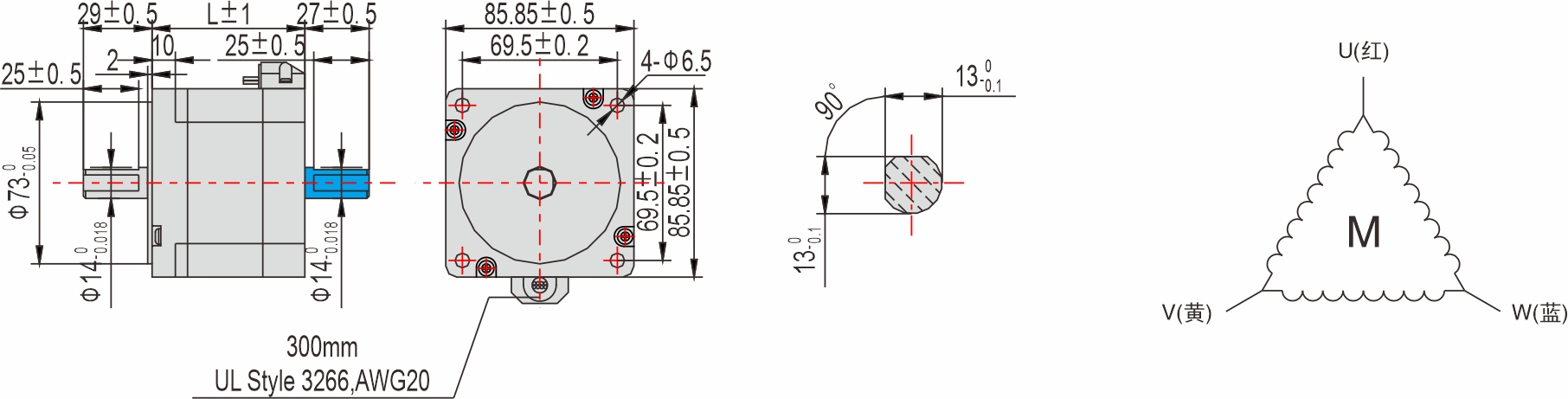

| 外形圖 |
※ 此外形圖為雙轉軸產品，單轉軸產品則無 部分的轉軸；
※ 我們可以根據您的需求制定步進電機的電氣參數，也可以增配偏心齒輪減速箱或行星減速箱、斷電剎車、編碼器等；
※ 步進電機安裝時務必用電機前端蓋安裝止口定位，并注意公差配合，嚴格保證步進電機輸出軸與負載的同心度。

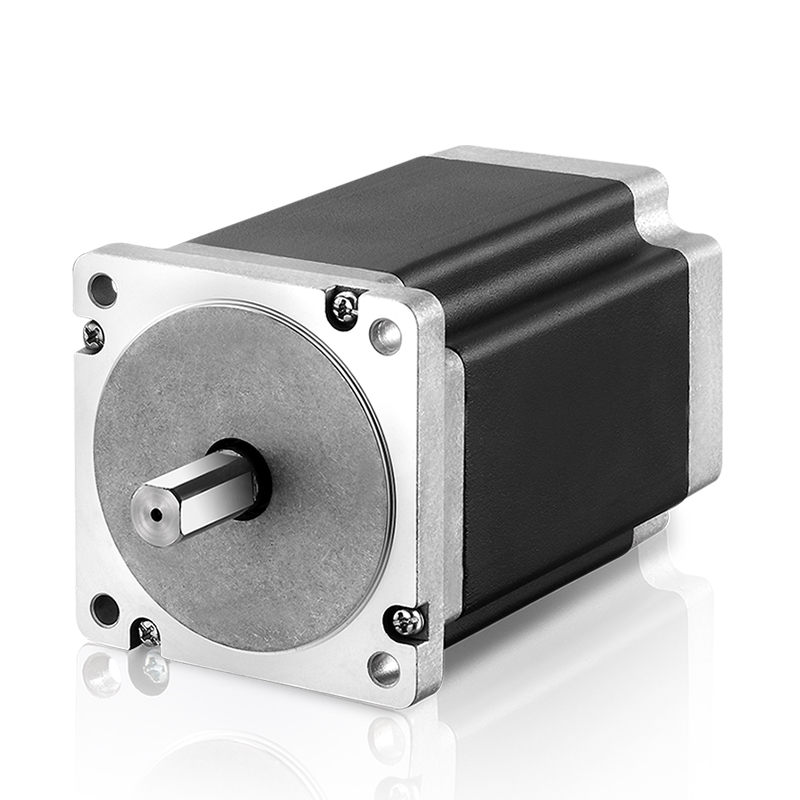

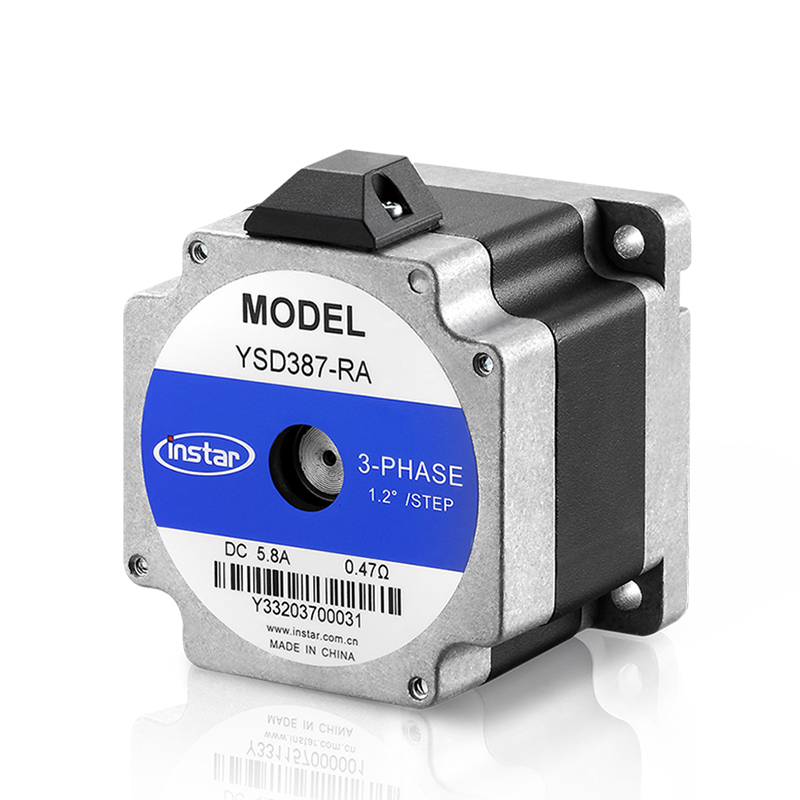

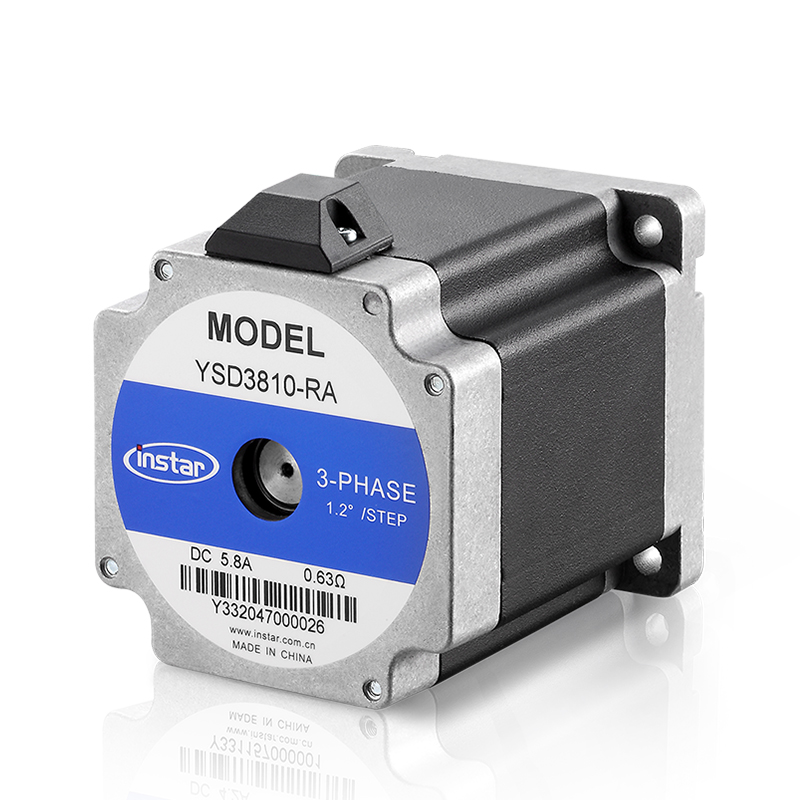

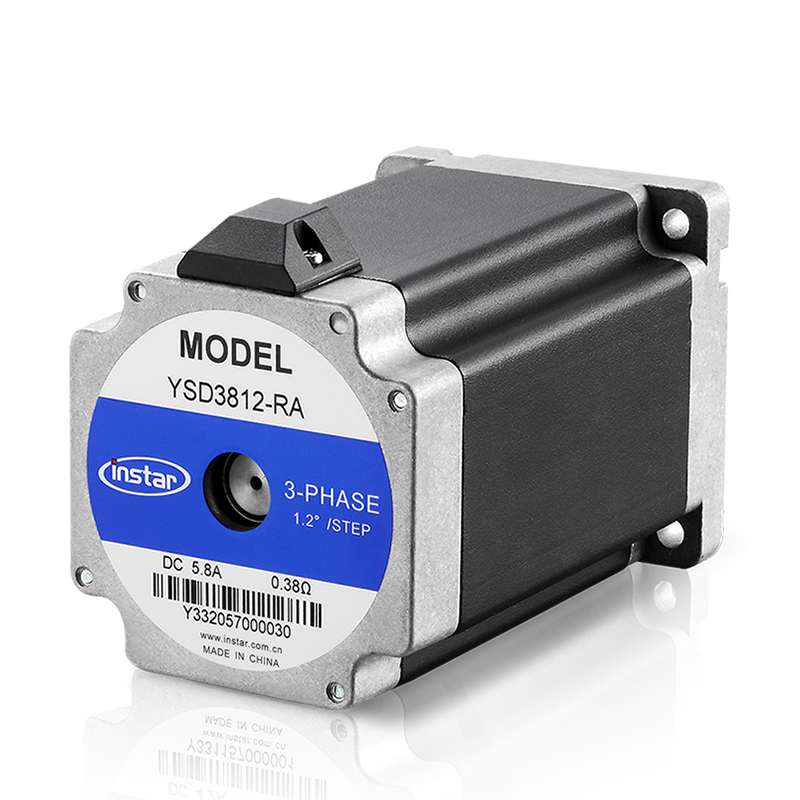

| 85mm 系列 |
型號 | 外形尺寸 | 重量 | |||
L(mm) | |||||
YSD387-XXX | 69 | 2 | |||
YSD3810-XXX | 97 | 3 | |||
YSD3812-XXX | 125 | 4 |
| 技術參數 |
步進電機 型號 | 驅動器 型號 | 電流 /相 | 電阻 /相 | 電感 /相 | 靜力矩 | 引出線 | 轉子慣量 | 重量 | 機身長度 | |
單軸 | 雙軸 |
| A | Ω | mH | kg-cm |
| g-cm2 | Kg | L(mm) |
YSD387-RA3 | YSD387-RB3 | 5.8 | 0.47 | 0.9 | 20 | 3 | 1320 | 2 | 69 | |
YSD3810-RA3 | YSD3810-RB3 | 5.8 | 0.63 | 4.28 | 40 | 3 | 2400 | 3 | 97 | |
YSD3812-RA3 | YSD3812-RB3 | 5.8 | 0.38 | 2.17 | 60 | 3 | 3480 | 4 | 125 | |
YSD387M-RA3 | YSD387M-RB3 | 1.75 | 3.8 | 11.6 | 20 | 3 | 1320 | 2 | 69 | |
YSD3810M-RA3 | YSD3810M-RB3 | 2 | 4.46 | 14.7 | 40 | 3 | 2400 | 3 | 97 | |
YSD3812M-RA3 | YSD3812M-RB3 | 2.25 | 2.18 | 7.79 | 60 | 3 | 3480 | 4 | 125 | |
※ 其他特殊規格請與英士達機電或代理商洽談。
| 定制出軸方式 |
|
|
|
| |||
圓軸 | 單扁絲 | 雙扁絲 | 鍵槽 | |||
|
|
|
| |||
滾花 | 滾齒 | 通孔 | 空心軸 | |||
|
|
| ||||
螺紋軸 | 齒輪 | 同步帶輪 |
| 技術參數 |
項目 | 技術參數 |
步距角 | 1.2゜ |
步距角精度 | ±5%(整步，空載) |
電阻精度 | ±10% |
電感精度 | ±20% |
溫升 | 80℃ Max (額定電流，二相通電) |
環境溫度 | -20℃~+50℃ |
絕緣電阻 | 100MΩ Min500VDC |
耐壓 | 500V AC 一分鐘 |
徑向間隙 | 0.02Max (450g 負載) |
軸向間隙 | 0.08Max (450g 負載) |
徑向最大負載 | 220N (距法蘭面20mm) |
軸向最大負載 | 60N |
| 應用領域 |
木工雕刻機、激光雕刻機、打標機、貼標機、固晶機、焊線機、UV打印機、3D打印機、噴繪機、繪圖儀、繡花機、點膠機、灌膠機、焊錫機、BGA返修臺、貼合機、貼片機、熱壓機、背光源貼膜機、涂裝機、往復機、端子機、剝線機、繞線機、錫膏印刷機、PCB鉆孔機、V-CUT機、打靶機、FPC補強機、涂布機、疊片機、IC分選機、IC燒錄機、編帶機、醫療設備、非標設備、XYZ測量?jī)x、連接器組裝機、SMT周邊設備等
