□42mm 系列 T型絲桿直線閉環步進電機

●  法蘭尺寸(□):42mm

●  步距角:1.8゜

●  電流 /相:1.5~2A

●  導程:0.635~5.08mm

●  引出線:4線

●  機身長度:62mm~76mm

圖紙下載:
  • 產品詳情
  • 相關產品

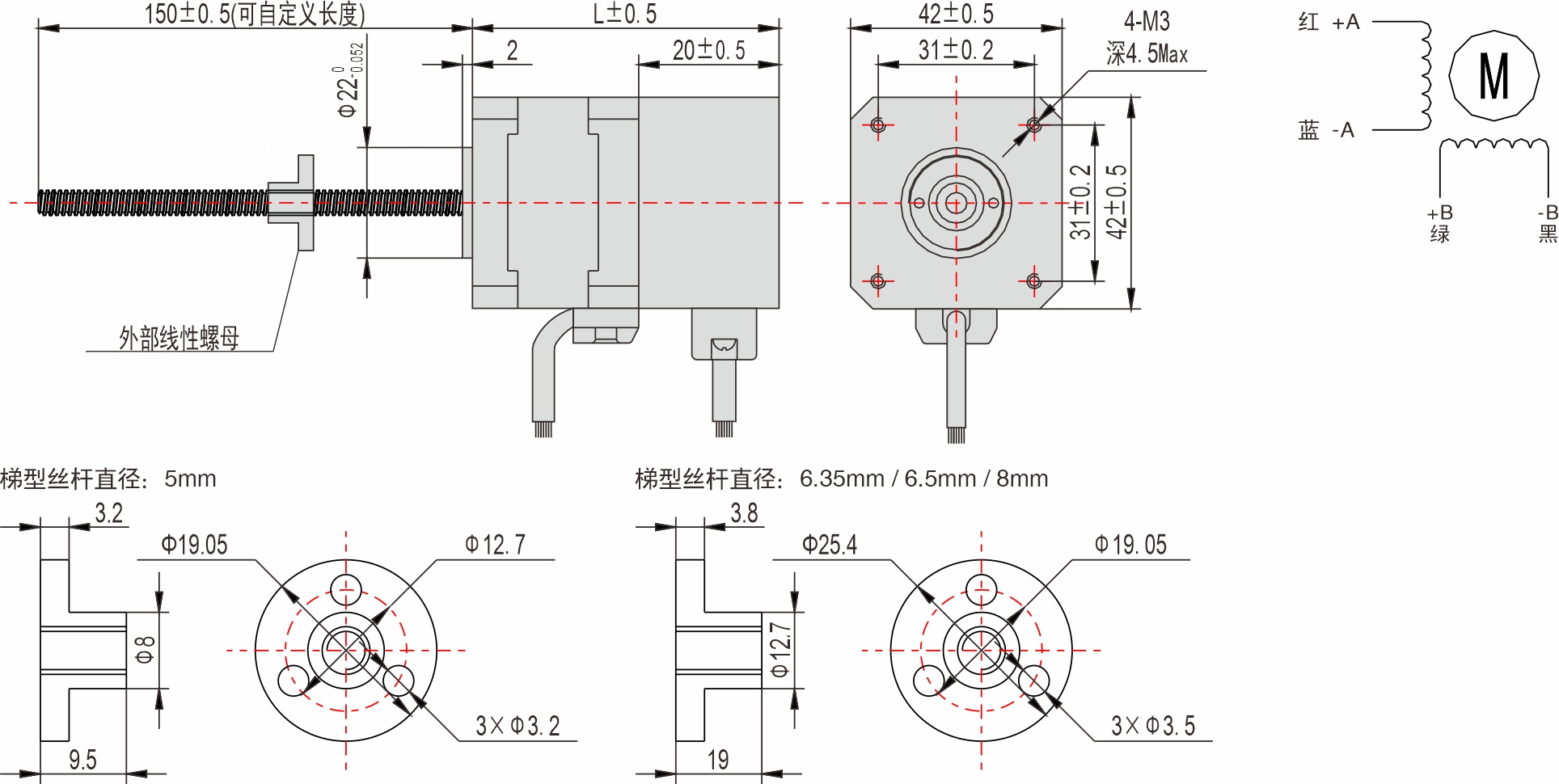

外形圖


42mm外部驅動式直線閉環步進電機

※ 我們可以根據您的需求制定T型絲桿直線閉環步進電機的電氣參數,也可以增配斷電剎車;

※ T型絲桿直線閉環步進電機安裝時務必用電機前端蓋安裝止口定位,并注意公差配合,嚴格保證T型絲桿直線閉環步進電機輸出軸與負載的同心度。

絲桿導程表


42mm外部驅動式直線閉環步進電機導程代碼表

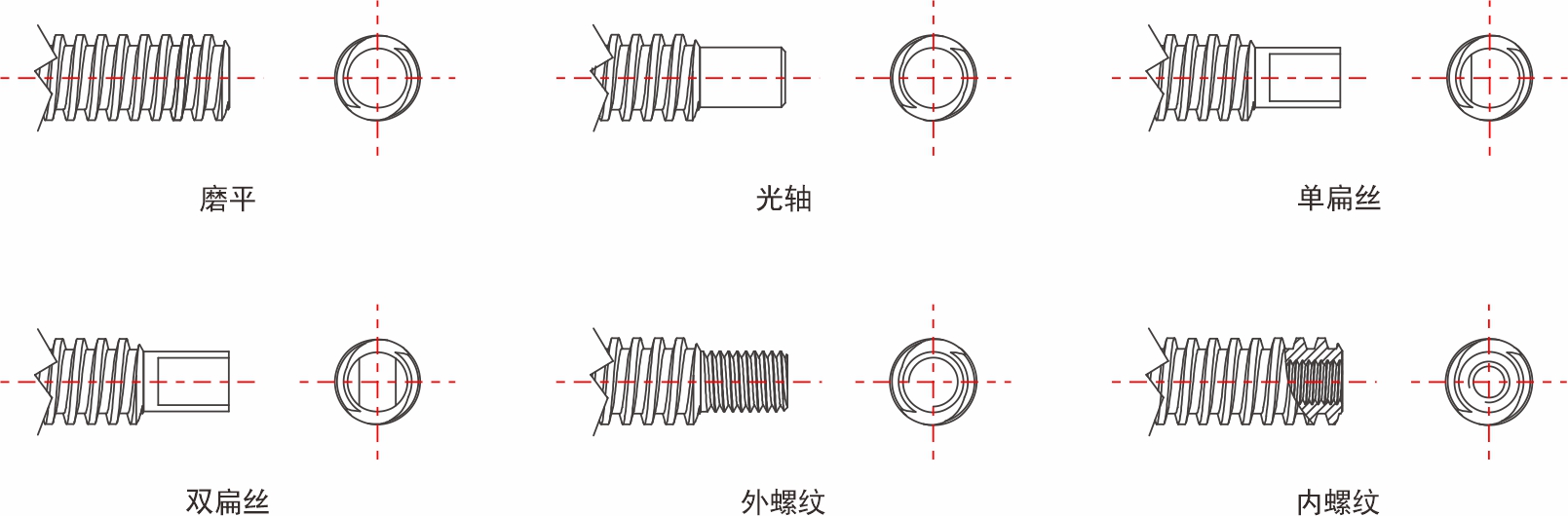

絲桿末端加工


T型絲桿末端加工

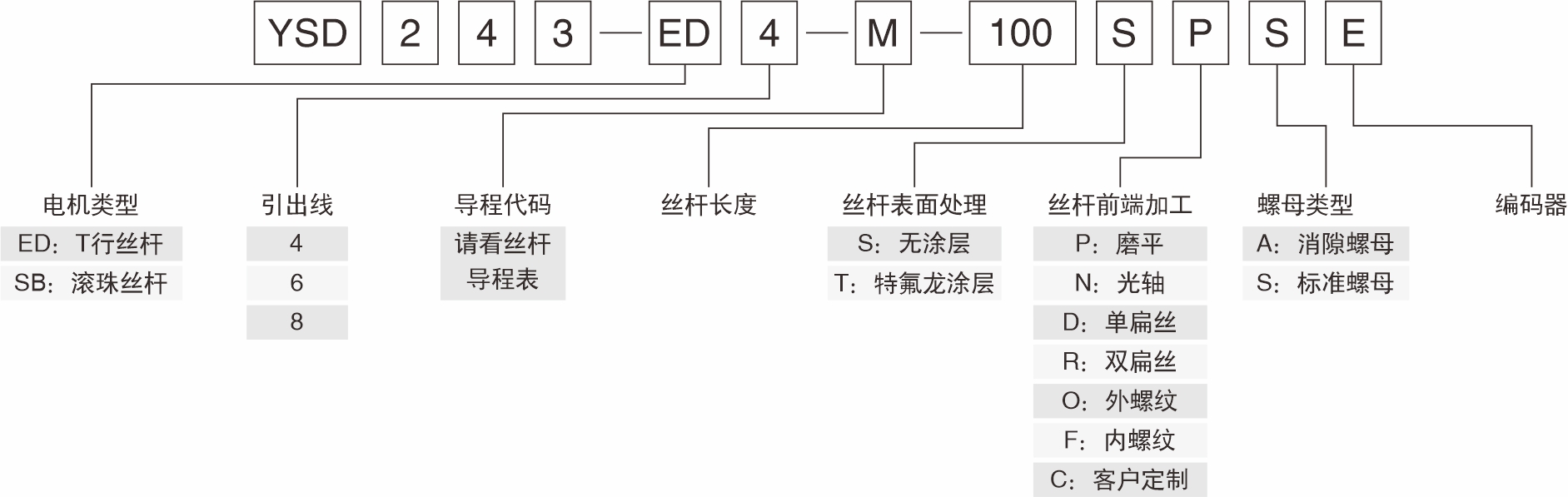

產品命名規格


T型絲桿產品命名規格


技術參數


步進電機

型號

驅動器

型號

電流

/相

電阻

/相

電感

/相

靜力矩

引出線

轉子慣量

重量

機身長度

(含編碼器)

單軸



A

Ω

mH

kg-cm



g-cm2

Kg

L(mm)

YSD243-ED4

SEB2M25

1.5

1.2

1.8

2.6

4

34


54

YSD245-ED4

2

1.4

2.5

4.5

4

68


68

※ 其他特殊規格請與英士達機電或代理商洽談。


選購配件


電機動力線:

型號

長度L(m)

導體(m㎡)

SEB-PC050-01E

1

0.5

SEB-PC050-02E

2

SEB-PC050-03E

3

SEB-PC050-04E

4

SEB-PC050-05E

5

SEB-PC050-07E

7

……

……

SEB-PC050-10E

10

※ 用于閉環步進電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    閉環步進電機與驅動器間的配線距離,請控制在10m以下。


電機編碼器線:

型號

長度L(m)

導體(m㎡)

SEB-EC020-01E

1

0.2

SEB-EC020-02E

2

SEB-EC020-03E

3

SEB-EC020-04E

4

SEB-ED020-05E

5

SEB-EC020-07E

7

……

……

SEB-EC020-10E

10

※ 用于閉環步進電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    閉環步進電機與驅動器間的配線距離,請控制在10m以下。


電機剎車線:

型號

長度L(m)

導體(m㎡)

SEB-BC050-01E

1

0.5

SEB-BC050-02E

2

SEB-BC050-03E

3

SEB-BC050-04E

4

SEB-BC050-05E

5

SEB-BC050-07E

7

……

……

SEB-BC050-10E

10

※ 用于閉環步進電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。

    閉環步進電機與驅動器間的配線距離,請控制在10m以下。


電纜線注意事項


電纜線注意事項


電纜線注意事項—1


電纜線注意事項—2

插拔連接器時,請務必握住連接器進行操作。

如果拉住電纜線進行操作,可能會導致接觸不良。


請勿彎曲連接器部分的電纜線,如果連接部或端子施加應力,可能會導致接觸不良或斷線。

請固定紅色兩處連接器部分,以防止連接器部晃動,導致端子損壞或接觸不良。

電纜線注意事項—3


電纜線注意事項—4

插入連接器時:

請握住連接器本體,筆直插入。

如果傾斜插入,可能導致端子損壞或接觸不良。


拔出連接器時:

請先解除連接器的卡扣,然后筆直拔出。

如果握住電纜線拔出,可能導致連接器損壞。


請使用適當?shù)拈L度進行配線,以免電纜線移動時也不會被拉扯。此外,請確保彎曲半徑R在電纜線直徑6被以上。


技術參數


項目

技術參數

步距角

1.8゜

步距角精度

±5%(整步,空載)

電阻精度

±10%

電感精度

±20%

溫升

80℃ Max (額定電流,二相通電)

環境溫度

-20℃~+50℃

絕緣電阻

100MΩ  Min500VDC

耐壓

500V AC 一分鐘

徑向間隙

0.02Max (450g 負載)

軸向間隙

0.08Max (450g 負載)

徑向最大負載

28N (距法蘭面20mm)

軸向最大負載

10N


應用領域

木工雕刻機、激光雕刻機、打標機、貼標機、固晶機、焊線機、UV打印機、3D打印機、噴繪機、繪圖儀、繡花機、點膠機、灌膠機、焊錫機、BGA返修臺、貼合機、貼片機、熱壓機、背光源貼膜機、涂裝機、往復機、端子機、剝線機、繞線機、錫膏印刷機、PCB鉆孔機、V-CUT機、打靶機、FPC補強機、涂布機、疊片機、IC分選機、IC燒錄機、編帶機、醫療設備、非標設備、XYZ測量儀、連接器組裝機、SMT周邊設備等
