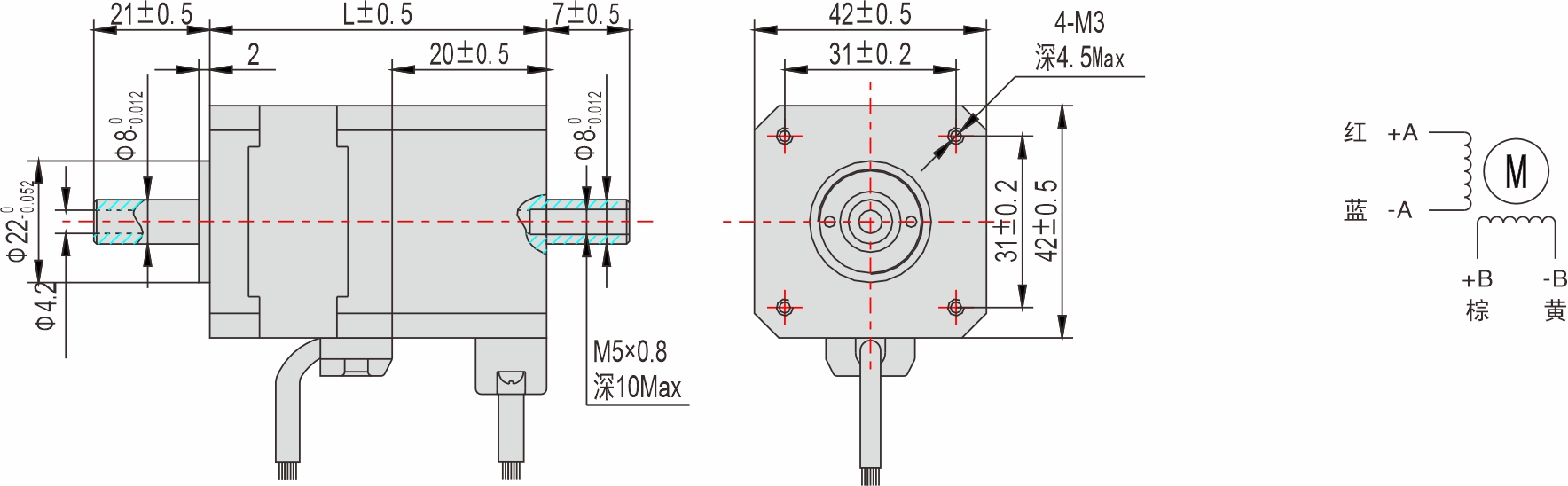

外形圖 |
※ 我們可以根據您的需求制定中空軸閉環步進電機的電氣參數;
※ 中空軸閉環步進電機安裝時務必用電機前端蓋安裝止口定位,并注意公差配合,嚴格保證中空軸閉環步進電機輸出軸與負載的同心度。
42mm 系列 |
型號 | 外形尺寸 | 重量 | |||
L(mm) | |||||
YSD243-HB4-E | 62 | 0.22 | |||
YSD245-HB4-E | 76 | 0.53 | |||
YSD246-HB4-E | 88 | 0.67 |
技術參數 |
步進電機 型號 | 驅動器 型號 | 電流 /相 | 電阻 /相 | 電感 /相 | 靜力矩 | 引出線 | 轉子慣量 | 重量 | |
單軸 |
| A | Ω | mH | kg-cm |
| g-cm2 | Kg | |
YSD243-HB4-E | 2 | 0.9 | 0.8 | 2.8 | 4 | 35 | 0.22 | ||
YSD245-HB4-E | 2 | 1.1 | 1.7 | 5.6 | 4 | 77 | 0.53 | ||
YSD246-HB4-E | 2 | 1.3 | 2.6 | 8 | 4 | 115 | 0.67 |
※ 其他特殊規格請與英士達機電或代理商洽談。

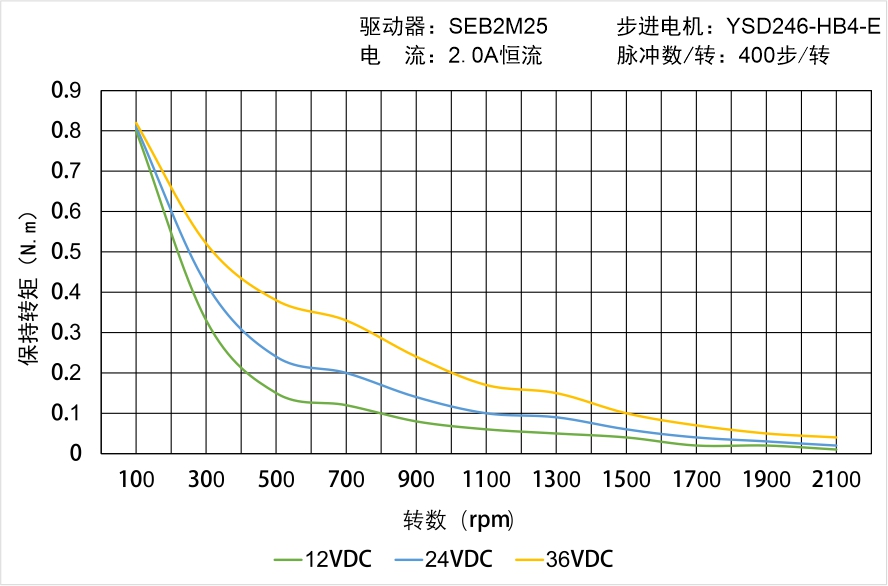

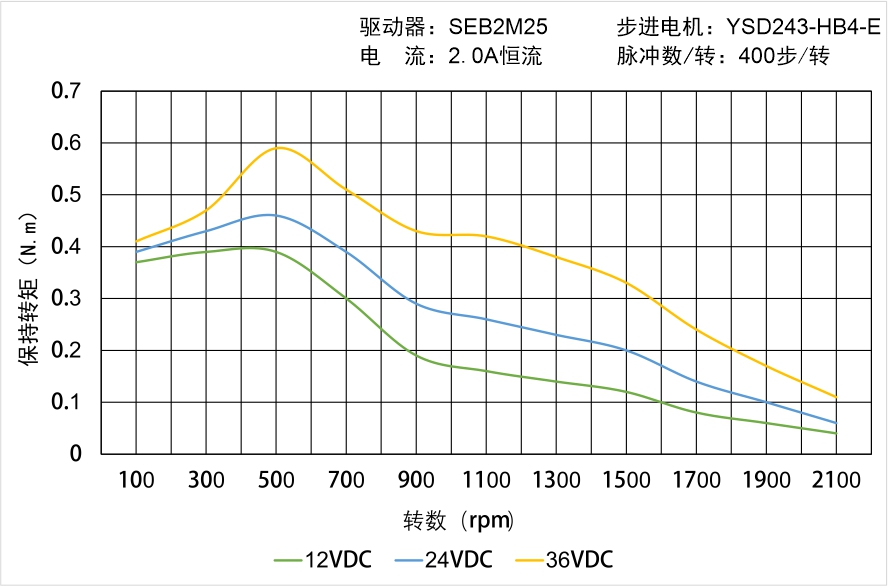

矩頻曲線圖 |
※ 矩頻曲線圖是基于本公司測量條件的數據,條件發生變化時,矩頻曲線圖可能會發生變化。
※ 因驅動器條件的不同,中空軸閉環步進電機可能會出現明顯發熱的情形,為保護編碼器,請在中空軸閉環步進電機外殼溫度85℃以下時使用。
選購配件 |
電機動力線:
型號 | 長度L(m) | 導體(m㎡) |
SEB-PC050-01E | 1 | 0.5 |
SEB-PC050-02E | 2 | |
SEB-PC050-03E | 3 | |
SEB-PC050-04E | 4 | |
SEB-PC050-05E | 5 | |
SEB-PC050-07E | 7 | |
…… | …… | |
SEB-PC050-10E | 10 |
※ 用于閉環步進電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。
閉環步進電機與驅動器間的配線距離,請控制在10m以下。
電機編碼器線:
型號 | 長度L(m) | 導體(m㎡) |
SEB-EC020-01E | 1 | 0.2 |
SEB-EC020-02E | 2 | |
SEB-EC020-03E | 3 | |
SEB-EC020-04E | 4 | |
SEB-ED020-05E | 5 | |
SEB-EC020-07E | 7 | |
…… | …… | |
SEB-EC020-10E | 10 |
※ 用于閉環步進電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。
閉環步進電機與驅動器間的配線距離,請控制在10m以下。
電機剎車線:
型號 | 長度L(m) | 導體(m㎡) |
SEB-BC050-01E | 1 | 0.5 |
SEB-BC050-02E | 2 | |
SEB-BC050-03E | 3 | |
SEB-BC050-04E | 4 | |
SEB-BC050-05E | 5 | |
SEB-BC050-07E | 7 | |
…… | …… | |
SEB-BC050-10E | 10 |
※ 用于閉環步進電機與驅動器之間連接時使用的已壓連接器的1000萬次超高柔拖鏈電纜線。
閉環步進電機與驅動器間的配線距離,請控制在10m以下。
電纜線注意事項 |
插拔連接器時,請務必握住連接器進行操作。 如果拉住電纜線進行操作,可能會導致接觸不良。 | 請勿彎曲連接器部分的電纜線,如果連接部或端子施加應力,可能會導致接觸不良或斷線。 請固定紅色兩處連接器部分,以防止連接器部晃動,導致端子損壞或接觸不良。 | |
插入連接器時: 請握住連接器本體,筆直插入。 如果傾斜插入,可能導致端子損壞或接觸不良。 拔出連接器時: 請先解除連接器的卡扣,然后筆直拔出。 如果握住電纜線拔出,可能導致連接器損壞。 | 請使用適當?shù)拈L度進行配線,以免電纜線移動時也不會被拉扯。此外,請確保彎曲半徑R在電纜線直徑6被以上。 |
技術參數 |
項目 | 技術參數 |
步距角 | 1.8゜ |
步距角精度 | ±5%(整步,空載) |
電阻精度 | ±10% |
電感精度 | ±20% |
溫升 | 80℃ Max (額定電流,二相通電) |
環境溫度 | -20℃~+50℃ |
絕緣電阻 | 100MΩ Min500VDC |
耐壓 | 500V AC 一分鐘 |
徑向間隙 | 0.02Max (450g 負載) |
軸向間隙 | 0.08Max (450g 負載) |
徑向最大負載 | 28N (距法蘭面20mm) |
軸向最大負載 | 10N |
應用領域 |
木工雕刻機、激光雕刻機、打標機、貼標機、固晶機、焊線機、UV打印機、3D打印機、噴繪機、繪圖儀、繡花機、點膠機、灌膠機、焊錫機、BGA返修臺、貼合機、貼片機、熱壓機、背光源貼膜機、涂裝機、往復機、端子機、剝線機、繞線機、錫膏印刷機、PCB鉆孔機、V-CUT機、打靶機、FPC補強機、涂布機、疊片機、IC分選機、IC燒錄機、編帶機、醫療設備、非標設備、XYZ測量儀、連接器組裝機、SMT周邊設備等
